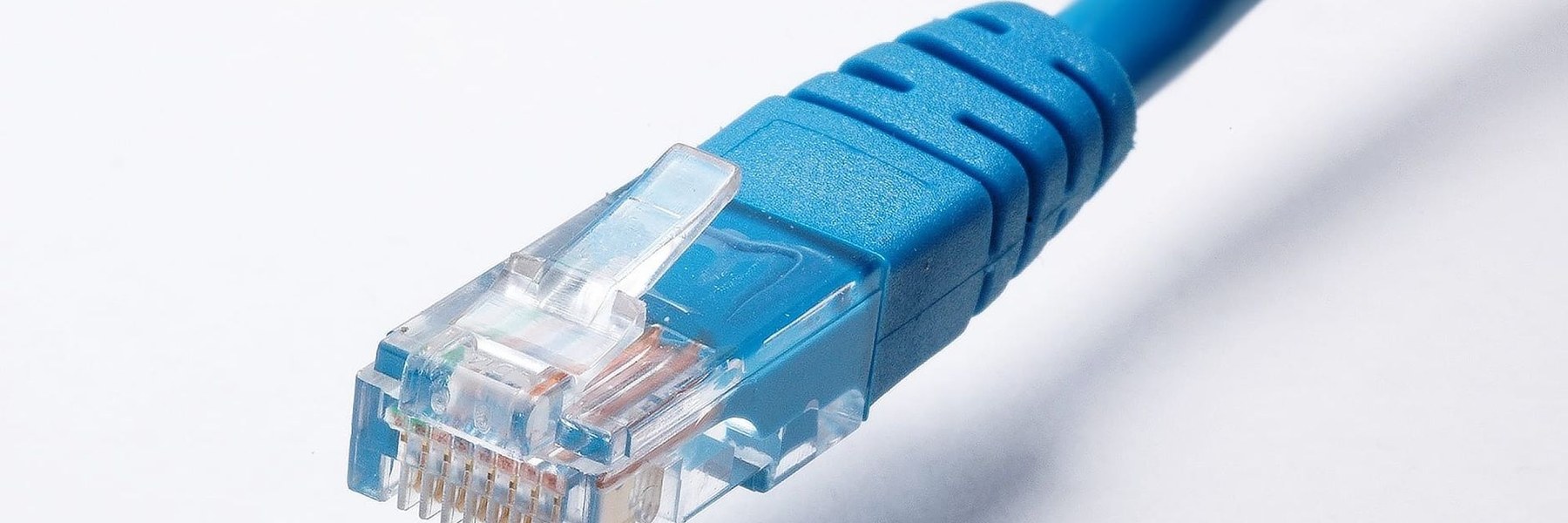

RJ45-Stecker für CAT6-Verlegekabel: So schließt du den Decken-Access-Point richtig an

Ein CAT6-Kabel kommt aus der Zimmerdecke, und an sein Ende soll ein UniFi U7 Lite Access Point. Das Kabel misst 7,3 mm Außendurchmesser, der RJ45-Stecker, den du dafür gekauft hast, ist aber nur für maximal 6,5 mm ausgelegt. Die naheliegende Frage: Kann ich einfach die Zugentlastung abschneiden, damit das Kabel in den Stecker passt?

Die kurze Antwort lautet: Nein. Die Zugentlastung abzuschneiden löst das Problem nicht sauber, und es schwächt genau die Stelle, die ein dauerhaft an der Decke hängendes Gerät aushalten muss. Es gibt bessere Wege, und die lassen sich mit wenig Aufwand umsetzen. Dieser Beitrag ordnet ein, warum der Stecker nicht passt, und zeigt drei funktionierende Varianten für dein Vorhaben.

Kurzantwort

#

Ein 7,3-mm-Verlegekabel braucht einen für diesen Durchmesser und Volldraht geeigneten Stecker. Schneide die Zugentlastung nicht ab; alternativ kommen eine passende Keystone-Buchse und ein kurzes Patchkabel infrage.

Das Problem: Der Stecker ist für den Kabeldurchmesser zu klein

#

RJ45-Stecker sind keine Universalteile. Hersteller geben für jeden Stecker einen maximalen Kabel-Außendurchmesser an, weil das Gehäuse und die Zugentlastung das Kabel nur bis zu einer bestimmten Dicke aufnehmen und fixieren können. Ein Stecker für 6,5 mm kann ein 7,3 mm dickes Kabel nicht richtig umschließen: Der Mantel wird nicht sauber geklemmt, und die Adern tragen dann mechanische Last, die sie nicht tragen sollen.

Dass dein Kabel mit 7,3 mm dicker ist als ein typisches ungeschirmtes CAT6-Kabel, ist für sich genommen kein Fehler. Der Außendurchmesser hängt vom Kabelaufbau ab: Eine zusätzliche Schirmung oder ein robusterer Mantel macht das Kabel dicker. Auch der Aderndurchmesser variiert; bei Cat 6 liegt er je nach Ausführung zwischen 22 und 26 AWG 5 . Der Stecker muss zu beidem passen: zum Aderndurchmesser und zum Außendurchmesser des gesamten Kabels.

Der entscheidende Punkt ist also nicht, das Kabel kleiner zu machen, sondern einen Stecker zu verwenden, dessen Spezifikation zum vorhandenen Kabel passt.

Warum du die Zugentlastung nicht abschneiden solltest

#

Die Zugentlastung am Stecker hat eine klare mechanische Aufgabe: Sie hält den Kabelmantel fest, damit Zug- und Biegekräfte am Mantel abgefangen werden und nicht an den dünnen Kupferadern ziehen. Genau dort, wo die Adern auf die Kontakte treffen, ist die Verbindung am empfindlichsten. Wird das Kabel am Stecker bewegt oder zieht es am eigenen Gewicht, ermüden die Adern an dieser Stelle mit der Zeit und können brechen.

Die Zugentlastung abzuschneiden, um ein dickes Kabel in einen zu kleinen Stecker zu quetschen, verschiebt dieses Problem nicht, sondern macht es schlimmer: Das Kabel sitzt trotzdem zu eng, die Adern werden beim Einfädeln stärker gebogen, und die mechanische Sicherung fehlt. Bei einem Access Point, der unter der Decke hängt und über Power over Ethernet versorgt wird, wiegt ein solcher Kompromiss doppelt, weil neben dem Datensignal auch die Stromversorgung über dieselben Adern läuft.

Für den konkreten Fall des U7 Lite lohnt sich ein Blick auf dessen Anschluss: Der Access Point hat einen einzigen 2,5-Gbit/s-RJ45-Port und wird über PoE versorgt 1 . Eine Verbindung, die schlecht konfektioniert ist, macht sich hier nicht nur als langsame Verbindung bemerkbar, sondern potenziell auch als ausfallende Stromversorgung.

Was du hier eigentlich baust: ein Stecker direkt am Gerät

#

Bevor es an die Lösungen geht, hilft eine Einordnung, warum dein Vorhaben technisch völlig legitim ist. Du baust keine Notlösung, sondern eine Konfiguration mit einem Namen: ein „Modular Plug Terminated Link", kurz MPTL. Dabei wird das fest verlegte Kabel an einem Ende direkt mit einem RJ45-Stecker versehen und direkt in ein Gerät gesteckt, statt in eine Dose, an die ein separates Patchkabel kommt 3 .

Diese Topologie ist 2018 mit der Norm ANSI/TIA-568.2-D als Option anerkannt worden, und zwar ausdrücklich für Fälle, in denen eine Anschlussdose samt Patchkabel unpraktisch oder unsicher wäre 3 . Die typischen Beispiele aus der Praxis sind genau deine: WLAN-Access-Points unter der Decke, Überwachungskameras, LED-Leuchten und Displays 3 . Der direkte Stecker am Kabel ist hier nicht nur erlaubt, er ist oft die sauberere Lösung, weil eine sichtbare Dose mit herunterhängendem Patchkabel an der Decke entfällt.

Diese Einordnung hat eine praktische Konsequenz: Für genau diese Aufgabe gibt es passende Stecker. Man nennt sie Feldstecker oder feldkonfektionierbare Stecker.

Lösung 1: Feldkonfektionierbarer Stecker mit passendem Durchmesser

#

Die direkte Antwort auf dein Problem ist ein Feldstecker, dessen Spezifikation dein 7,3-mm-Kabel abdeckt. Feldstecker werden dafür gebaut, fest verlegte Kabel direkt vor Ort zu konfektionieren. Den unterstützten Kabel-Außendurchmesser gibt jeder Hersteller selbst an, und die Spanne unterscheidet sich von Modell zu Modell deutlich – deshalb ist die Angabe auf dem Datenblatt das entscheidende Kriterium. Es gibt sie als werkzeuglose Varianten, die ohne Crimpzange auskommen und die Adern über farbcodierte Legehilfen führen.

Bei der Auswahl unterscheiden Hersteller zwei grundsätzliche Bauarten. Die einfachere ist der Crimp-Stecker. Die zweite, robustere Bauart terminiert wie eine Buchse: Die Adern werden in eine Legekappe eingelegt und über Schneidklemmen mit einer kleinen Leiterplatte verbunden, die das Signal optimiert 2 . Große Anbieter strukturierter Verkabelung wie Belden, CommScope, Hubbell, Leviton, Panduit und Siemon führen solche modularen Feldstecker im Programm 2 . Für einen Access Point, der dauerhaft hängt und über PoE versorgt wird, ist diese modulare Bauart die zuverlässigere Wahl, auch wenn sie etwas mehr kostet 2 . Entscheidend ist bei beiden, dass du vor dem Kauf die Herstellerangabe zum maximalen Kabel-Außendurchmesser prüfst und ein Modell wählst, das 7,3 mm ausdrücklich abdeckt.

Zwei Punkte solltest du beim Feldstecker zusätzlich prüfen: ob er für Volldraht (solid) ausgelegt ist und ob er zu geschirmtem oder ungeschirmtem Kabel passt. Dein verlegtes CAT6-Kabel ist mit hoher Wahrscheinlichkeit Volldraht, und dafür muss der Stecker spezifiziert sein. Einige Feldstecker unterstützen sowohl Litze als auch Volldraht, andere nur eine Variante 2 . Beim Schirm gilt dasselbe: Ein Stecker für ungeschirmtes Kabel hat keine Schirmauflage und lässt sich deshalb nicht sauber auf ein Kabel mit Folien- oder Geflechtschirm auflegen.

Lösung 2: Keystone-Buchse und kurzes Patchkabel

#

Wenn du nicht auf einen Feldstecker setzen willst, gibt es eine etablierte Alternative: Du legst das Deckenkabel auf eine Keystone-Buchse auf und verbindest Buchse und Access Point mit einem kurzen, fertigen Patchkabel.

Der Vorteil liegt darin, dass Keystone-Module dicke Verlegekabel in der Regel problemlos aufnehmen, weil sie das Kabel über eine LSA-Leiste kontaktieren und den Mantel separat fixieren. Das Durchmesserproblem des Steckers entfällt damit komplett. Ein weiterer Vorteil: Das kurze Stück zwischen Buchse und Gerät ist ein fertig konfektioniertes Patchkabel mit Litzenadern, das flexibel bleibt und sich beim Anschließen nicht bricht. Eine Einschränkung gilt allerdings bei PoE über der Decke: Litzenkabel erwärmen sich unter PoE-Last stärker und haben höhere Verluste als Volldraht. Deshalb sollte das Patchkabel dort kurz bleiben; die Standards begrenzen Litze auf maximal 10 m innerhalb eines Kanals, und bei PoE empfehlen Fachleute wegen der Erwärmung sogar Volldraht-Patchkabel 4 .

Wichtig ist die saubere Trennung der Kabeltypen. Für feste Verlegekabel in der Wand oder Decke schreiben die Standards Volldraht vor; Litzenkabel sind auf Patchkabel und kurze Längen innerhalb einer Übertragungsstrecke beschränkt 4 . Dein CAT6-Kabel aus der Decke gehört also in die Keystone-Buchse, das Patchkabel zum Access Point ist ein Litzenkabel. Beides sollte in derselben Kategorie liegen, also idealerweise Cat 6 oder besser, damit die 2,5-Gbit/s-Verbindung des U7 Lite nicht am schwächsten Glied hängt.

Lösung 3: Crimp-Stecker, nur mit passendem Durchmesser und Werkzeug

#

Der dritte Weg ist der klassische Crimp-Stecker, allerdings mit einer klaren Einschränkung: Er kommt nur infrage, wenn du ein Modell findest, dessen Spezifikation deinen 7,3-mm-Außendurchmesser und deinen Aderndurchmesser ausdrücklich abdeckt. Den vorhandenen Stecker für 6,5 mm zu verwenden, ist keine Option, auch nicht mit abgeschnittener Zugentlastung.

Für Crimp-Stecker spricht der Preis. Die Hersteller weisen aber selbst darauf hin, dass einfache Crimp-Stecker ihre Grenzen haben: Sie sind oft nicht farbcodiert, was leicht zu vertauschten Adern und damit zu einem fehlerhaften Verdrahtungstest führt, und ihre Zugentlastung hält der täglichen Belastung oft weniger gut stand als die modulare Bauart 2 . Für einen dauerhaft installierten Access Point mit hoher Datenrate und PoE ist der Crimp-Stecker deshalb nur die zweite Wahl. Wenn du ihn nutzt, gehören eine passende Crimpzange, eine ruhige Hand und anschließend ein Test dazu.

Adernbelegung: T568B oder T568A

#

Für beide Enden gilt dieselbe Regel: gleiche Belegung auf beiden Seiten. Weit verbreitet ist T568B, T568A ist ebenfalls üblich. Für deine einzelne Strecke ist es egal, welche du wählst, solange beide Stecker dieselbe Belegung tragen 5 .

Die T568B-Reihenfolge von Pin 1 bis Pin 8 lautet:

T568A vertauscht die Paare 2 und 3, also die grünen und orangen Adern. Viele Stecker und Buchsen drucken beide Reihenfolgen auf die Legehilfe. Entscheidend ist, dass du dich pro Kabel für genau eine entscheidest.

So terminierst du den Stecker Schritt für Schritt

#

Die folgenden Schritte gelten für einen werkzeuglosen Feldstecker, die empfohlene Variante für deinen Fall. Das Prinzip ist bei allen Varianten ähnlich, die Details entnimmst du der Anleitung deines Steckers.

1. Mantel sauber absetzen. Entferne den Außenmantel über die in der Steckeranleitung angegebene Länge, üblicherweise wenige Zentimeter. Arbeite vorsichtig, damit du die Adernisolation und einen eventuellen Schirm nicht beschädigst.
2. Adern auflegen. Lege die acht Adern in der Reihenfolge deiner Wahl in die Legehilfe ein. Üblich ist T568B, T568A funktioniert ebenso. Entscheidend ist nur, dass beide Kabelenden dieselbe Belegung verwenden 5 . Die Legehilfe des Steckers ist dafür farbcodiert. Drehe die Adernpaare erst unmittelbar vor dem Einlegen auf; je kürzer die aufgedrehte Strecke, desto besser bleibt die Signalqualität erhalten.
3. Adern kürzen und einlegen. Kürze die Adern auf das vorgegebene Maß und drücke sie in die Schneidklemmen. Ein werkzeugloser Stecker schneidet die Adern beim Schließen selbst auf die Kontakte.
4. Zugentlastung schließen. Das ist der Schritt, der bei deinem Vorhaben den Unterschied macht: Die Zugentlastung legt sich um den Kabelmantel, nicht um die Adern. Bei einem Stecker mit passendem Durchmesserbereich sitzt der Mantel jetzt sauber und fest.
5. Gegenprobe am Durchmesser. Bevor du alles an der Decke montierst, prüfe, dass der Mantel wirklich von der Zugentlastung gefasst wird und sich das Kabel nicht aus dem Stecker ziehen lässt.

Bei der Keystone-Variante laufen die ersten Schritte identisch ab, nur dass die Adern auf die LSA-Leiste der Buchse aufgelegt und dort mit einem Auflegewerkzeug oder dem werkzeuglosen Deckel kontaktiert werden. Danach folgt ein fertiges Patchkabel.

Typische Fehler beim Konfektionieren

#

Die meisten Probleme entstehen nicht am Kabel, sondern an der Konfektionierung. Ein paar wiederkehrende Fehler, die du umgehen kannst:

• Adern zu früh aufdrehen. Je weiter die Paare vor dem Stecker aufgedreht werden, desto stärker leidet die Übertragungsqualität. Die Verdrillung erst unmittelbar vor dem Einlegen auflösen.
• Litze mit Volldraht verwechseln. Ein Stecker, der für Litzenkabel gedacht ist, kontaktiert Volldraht nicht zuverlässig und umgekehrt. Auf die Kennzeichnung des Steckers achten.
• Unterschiedliche Belegung an beiden Enden. Ein Ende T568A und das andere T568B ergibt ein gekreuztes Kabel; für eine übliche direkte Verbindung beide Enden gleich belegen.
• Zugentlastung nur über die Adern statt über den Mantel. Dann trägt der Mantel keine Zugkraft, und die Konfektionierung hält nicht.
• Kabel ohne Reserve abgesetzt. Aus der Decke sollte ein Stück Überlänge bleiben, damit eine Fehlkonfektionierung neu gemacht werden kann, ohne das Kabel neu ziehen zu müssen.

Beim Thema PoE gilt zusätzlich: Der U7 Lite nimmt über PoE maximal 13 W auf 1 . Die Gleichspannung läuft über dieselben Adern wie die Daten. Ein schlechter Kontakt macht sich deshalb nicht nur als Datenfehler bemerkbar, sondern kann dazu führen, dass der Access Point unregelmäßig neu startet oder gar nicht hochfährt. Ein sauberer Stecker mit korrekt sitzender Zugentlastung ist bei PoE-Geräten besonders wichtig.

Prüfen: Was ein Kabeltester zeigt

#

Nach dem Konfektionieren gehört ein Test dazu, bevor das Kabel hinter der Deckenplatte verschwindet. Ein einfacher Netzwerktester mit Sender- und Empfängereinheit prüft die Adernbelegung und erkennt Unterbrechungen, Kurzschlüsse und vertauschte Adern. Split-Pair-Fehler erkennen einfache Durchgangstester nicht zuverlässig. Das ist bei einer selbst konfektionierten Verbindung der Mindestcheck, denn ein einziger nicht durchkontaktierter Draht genügt, damit die Verbindung nicht oder nur mit reduzierter Geschwindigkeit zustande kommt.

Für den Hausgebrauch reicht ein Kontinuitäts- und Belegungstest. Aufwendigere Geräte messen darüber hinaus Parameter wie Übersprechen und Rückflussdämpfung, was für die Abnahme professioneller Installationen gedacht ist und bei einer einzelnen Verbindung im Eigenheim in der Regel über das Ziel hinausschießt. Praktisch orientierst du dich an zwei Prüfungen: Zeigt der Tester alle acht Adern in korrekter Reihenfolge an, und meldet der U7 Lite nach dem Anschließen eine stabile Verbindung, die im UniFi-Dashboard mit der erwarteten Datenrate läuft.

Entscheidungshilfe: Welche Variante für welchen Fall

#

Die drei Varianten unterscheiden sich in Aufwand, Kosten und Langzeitstabilität. Eine kurze Übersicht hilft bei der Wahl.

• Feldstecker, werkzeuglos: die direkteste Lösung für dein 7,3-mm-Kabel. Kein Spezialwerkzeug nötig, gute Zugentlastung, für Volldraht und geschirmtes Kabel erhältlich. Etwas teurer pro Stecker, dafür genau für den MPTL-Fall gemacht.
• Keystone-Buchse plus Patchkabel: robust und zukunftssicher, weil die Dose später mit jedem Gerät funktioniert und das Patchkabel leicht austauschbar ist. Braucht etwas mehr Material und eine Montagemöglichkeit für die Buchse hinter oder neben dem Access Point.
• Crimp-Stecker: die günstigste Option, aber nur mit passendem Durchmesser und Werkzeug. Für einen dauerhaft installierten, PoE-versorgten Access Point am wenigsten zuverlässig.

Für deinen konkreten Fall ist die Reihenfolge klar: Der werkzeuglose Feldstecker mit passendem Durchmesserbereich löst das Problem am saubersten, weil er das Kabel so nimmt, wie es ist. Die Keystone-Buchse ist die beste Alternative, wenn du lieber mit fertigen Patchkabeln arbeitest. Den vorhandenen Stecker für 6,5 mm lässt du liegen, und die Zugentlastung schneidest du nicht ab.
