M5Stack Paper Mono: ESP32-S3-E-Paper-Board mit LoRa und NFC im Detail

E-Paper ist träge. Dieses Vorurteil hält sich hartnäckig, und bei Farb-Displays mit Spectra-Technik stimmt es sogar: Aktualisierungen im Sekundenbereich sind dort normal. M5Stack argumentiert mit dem neuen Paper Mono genau dagegen. Das Board kombiniert ein 3,97 Zoll großes, monochromes E-Paper mit einem ESP32-S3 und erreicht im schnellsten Modus eine Bildaktualisierung in 0,07 Sekunden 1, 2. Hinzu kommen LoRa und NFC als Langstrecken- und Nahfeld-Funk.

Was sich nach einem klaren Fortschritt anhört, ist bei genauem Hinsehen ein Kompromiss. Der schnelle Modus hinterlässt sichtbare Geisterbilder, das Panel ist empfindlich gegenüber UV-Strahlung und Dauerbetrieb mit Teil-Updates, und wer Farbe braucht, wird hier nicht fündig 1, 2. Die eigentliche Frage ist also nicht, ob das Board schnell ist, sondern ob es für deinen Anwendungsfall die richtige Mischung aus Display, Funk und Laufzeit liefert.

Dieser Artikel ordnet ein, was das M5Stack Paper Mono kann und was nicht. Er nennt die technischen Eckdaten, zeigt den Unterschied zum farbigen Schwestermodell PaperColor, erklärt die Refresh-Modi und gibt konkrete Hinweise zum Einstieg und zur Pflege des Displays. Am Ende steht eine nüchterne Einschätzung, für wen sich der Kauf lohnt und für wen nicht.

Table of Contents

• Was das M5Stack Paper Mono ist – und was nicht
• Paper Mono vs. PaperColor: Der Unterschied ist das Panel
• Technische Daten im Überblick
• LoRa und NFC: Was die Funkmodule in der Praxis bringen
• Erste Schritte: Flashen, Umgebungen, Demo-Firmware
• E-Paper-Pflege: Ghosting, DC-Balance, Lebensdauer
• Kaufkriterien: Für wen lohnt sich das Board?
• Preis, Verfügbarkeit und Alternativen
• FAQ
• Fazit

Kurzantwort

Das M5Stack Paper Mono im Überblick: ESP32-S3, 3,97-Zoll-E-Paper mit Touch, LoRa und NFC. Technik, Refresh-Modi, E-Paper-Pflege und Kaufkriterien. Kurz gesagt: m5stack paper mono – an esp32-s3 e-paper development board with 3.97-i ist vor allem dann relevant, wenn du schnell verstehen willst, was konkret dahinter steckt, welche Grenzen es gibt und welche Entscheidung daraus folgt. Die Details, Quellen und Einschränkungen stehen in den folgenden Abschnitten.

Was das M5Stack Paper Mono ist – und was nicht

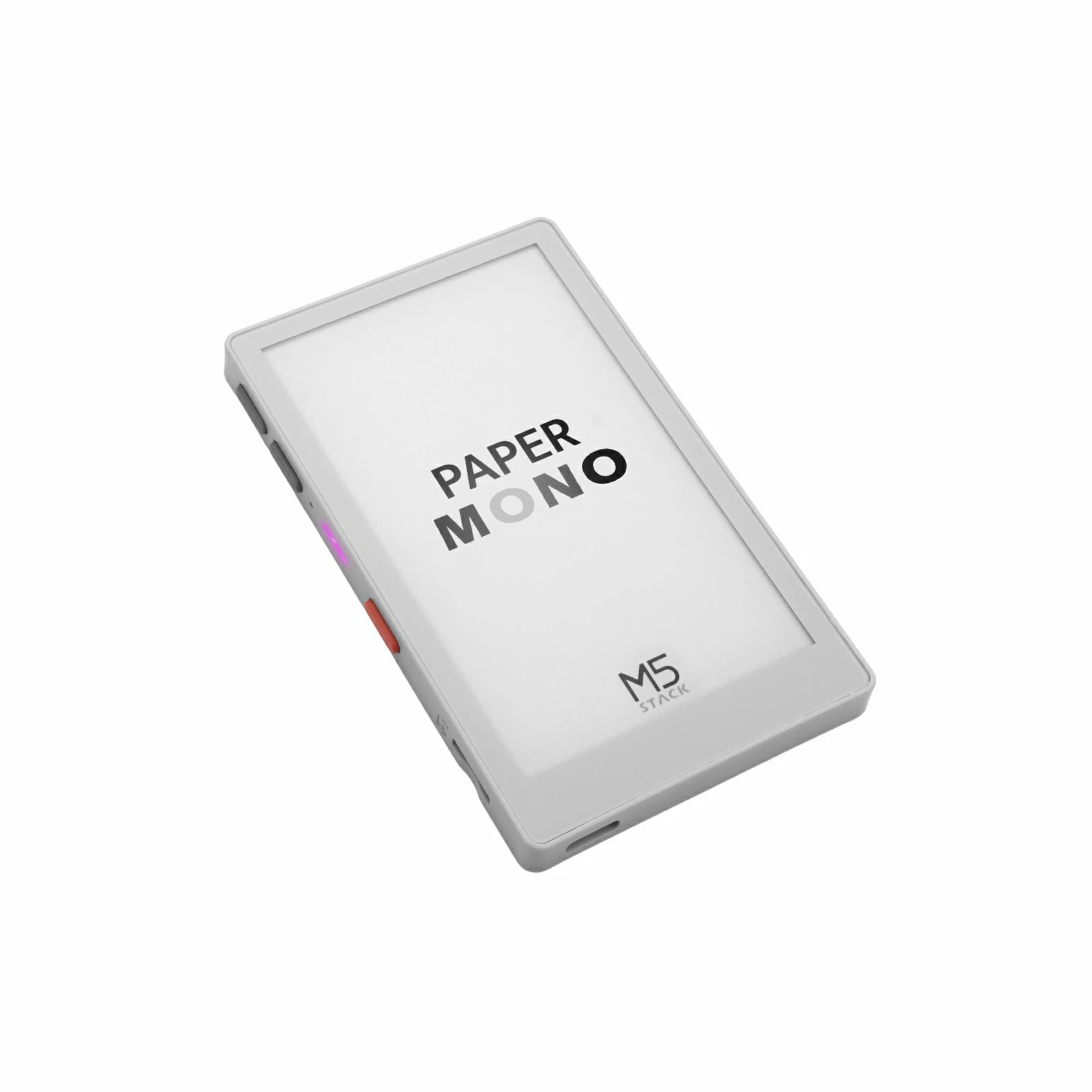

Das Paper Mono ist ein Entwicklungsboard, kein fertiges Produkt. M5Stack richtet es an Entwicklerinnen und Entwickler, die ein stromsparendes, im Sonnenlicht lesbares Display mit Funkoptionen für eigene Projekte suchen. Als typische Anwendungen nennt der Hersteller E-Reader, E-Paper-Schilder, Zutrittskontrolle, Identitätsprüfung und Terminals im Personenverkehr 2.

Im Kern steckt ein Espressif ESP32-S3R8 mit zwei Tensilica-LX7-Kernen bei bis zu 240 MHz, 16 MB Flash und 8 MB PSRAM 1, 2. Das Display ist ein 3,97 Zoll großes, monochromes E-Paper mit 480 mal 800 Pixeln und vier Graustufen, angesteuert über den Treiber SSD1677. Ein kapazitiver Touch-Controller (FT6336G) und eine Frontbeleuchtung sind integriert 2. Damit ist das Board grundsätzlich in der Lage, sowohl Anzeigen darzustellen als auch Eingaben anzunehmen.

Was das Paper Mono nicht ist, lässt sich ebenso klar sagen. Es hat keinen Erweiterungsport, du kannst also keine HATs oder Grove-Module direkt aufstecken 1. Es gibt keinen Lautsprecher, sondern nur einen Summer und ein PDM-Mikrofon 2. Und es ist kein fertiges E-Reader-Gerät mit Buch-App und DRM-Unterstützung, sondern eine Plattform, auf der du so etwas erst bauen musst.

Paper Mono vs. PaperColor: Der Unterschied ist das Panel

Wer das farbige M5Stack PaperColor kennt, fragt sich zu Recht, wo der Unterschied liegt. Beide Boards setzen auf denselben ESP32-S3R8 mit 16 MB Flash und 8 MB PSRAM. Der entscheidende Punkt ist das Display 1, 3.

Das PaperColor nutzt ein 4 Zoll großes E-Ink-Spectra-6-Farbdisplay mit 400 mal 600 Pixeln 3. Farb-E-Paper dieser Art hat einen bekannten Preis: Die Refresh-Zeiten liegen deutlich höher, und schnelle, flackernde Übergänge sind Teil des Verfahrens. Das Paper Mono setzt stattdessen auf ein monochromes Panel mit vier Graustufen und erreicht dadurch wesentlich kürzere Aktualisierungszeiten. Der schnellste Modus liegt bei 0,07 Sekunden, der Textmodus bei 0,45 Sekunden, der Qualitätsmodus bei 4,71 Sekunden 1, 2. CNX Software führt genau dieses Argument an: Wer schnellere Refresh-Raten bevorzugt, ist mit dem Paper Mono besser bedient 1.

Auch bei der restlichen Ausstattung unterscheiden sich die Boards. Das PaperColor bringt einen richtigen Audio-Pfad mit ES8311-Codec, MEMS-Mikrofon mit Echounterdrückung und Lautsprecher sowie einen SHT40-Temperatur-/Feuchtesensor und einen Infrarot-Sender mit 3. Dafür hat das Paper Mono mit LoRa und NFC zwei Funkoptionen, die dem PaperColor fehlen 1, 2. Kurz gesagt: PaperColor ist die Wahl für farbige Anzeigen und Sprachausgabe, Paper Mono die Wahl für schnelle monochrome Updates und Funkprojekte.

Technische Daten im Überblick

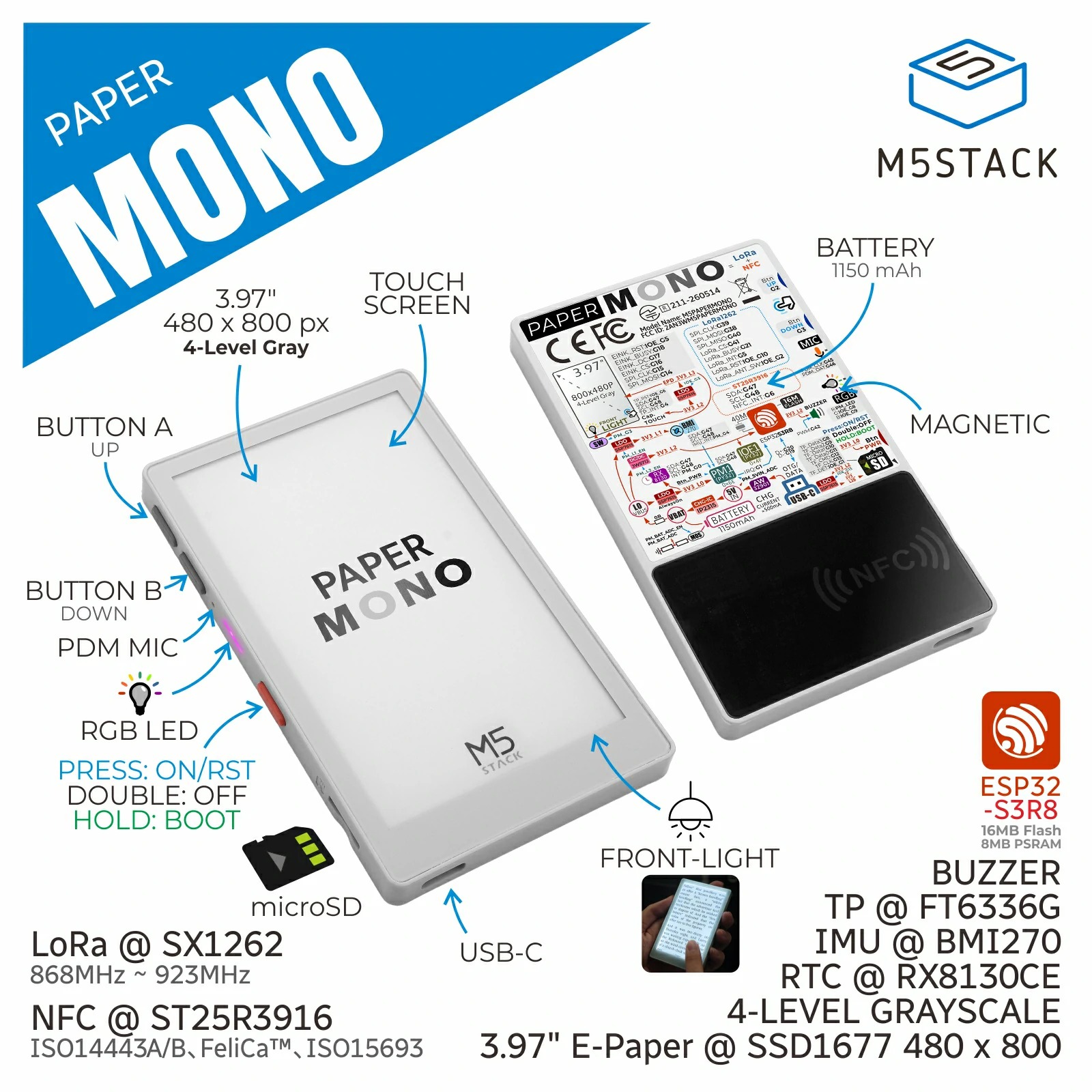

Die relevanten Eckdaten des Paper Mono, zusammengeführt aus den Angaben des Herstellers und der Ankündigung von CNX Software 1, 2:

• SoC: Espressif ESP32-S3R8, Dual-Core Xtensa LX7, bis 240 MHz
• Speicher: 16 MB Flash, 8 MB PSRAM (oktal)
• Display: 3,97 Zoll monochromes E-Paper, 480 × 800, vier Graustufen, SSD1677
• Touch: FT6336G, kapazitiv, plus integrierte Frontbeleuchtung
• Funk: Wi-Fi 4 (2,4 GHz), Bluetooth 5.0 LE mit Mesh
• LoRa: SX1262 (Stamp LoRa-1262), 868 bis 923 MHz, interne FPC-Antenne
• NFC: ST25R3916, ISO14443A/B, FeliCa, ISO15693
• Audio: PDM-Mikrofon (LMD4737T261-AC02) und Summer
• Sensoren/Peripherie: BMI270 (6-Achsen-IMU), RX8130CE-RTC, M5IOE1-IO-Expander, microSD-Slot, RGB-LED, zwei Nutzer-Tasten plus Power-Taste
• Strom: USB-C (5 V) und eingebauter 1150-mAh-Akku, M5PM1-Energieverwaltung
• Abmessungen: 61 × 101 × 7,95 mm, rund 74,7 Gramm

Zwei Punkte verdienen eine Einordnung. Erstens: Der genaue Stromverbrauch ist in der Ankündigung noch mit „TBD“ ausgewiesen 1. Wer auf eine feste Laufzeitangabe angewiesen ist, muss also selbst messen. Zweitens: Die vier Graustufen bedeuten, dass feine Verläufe oder Fotos nicht realistisch darstellbar sind. Für Text, einfache Grafiken und UI-Elemente reicht das, für bildlastige Inhalte nicht.

LoRa und NFC: Was die Funkmodule in der Praxis bringen

LoRa und NFC sind die beiden Merkmale, die das Paper Mono vom typischen ESP32-E-Paper-Board abheben. LoRa liefert Reichweite, NFC liefert Nähe. Beide ergeben in den vom Hersteller genannten Einsatzfeldern Sinn: Ein E-Paper-Schild in großer Entfernung lässt sich per LoRa aktualisieren, ein Zutrittsterminal per NFC-Karte öffnen 2.

Beim LoRa-Modul handelt es sich um den Stamp LoRa-1262, also einen SX1262-Transceiver von Semtech mit interner FPC-Antenne für das Band von 868 bis 923 MHz 1, 2. Das deckt die in Europa üblichen 868 MHz ebenso ab wie die 915 MHz in Nordamerika. Wichtig für die Erwartungshaltung: M5Stack demonstriert in den Beispielen LoRa-Messaging, also die direkte Kommunikation zwischen Geräten 1. Ein vollständiger LoRaWAN-Stack ist damit nicht automatisch gegeben; wer LoRaWAN braucht, muss prüfen, ob die gewünschte Bibliothek mit dem SX1262 und dem Board zusammenspielt.

Das NFC-Modul basiert auf dem ST25R3916 und unterstützt ISO14443A und B, FeliCa sowie ISO15693 1, 2. Das sind die Standards hinter klassischen RFID-Karten (14443A), japanischen FeliCa-Systemen und Transpondern mit etwas größerer Lesereichweite (15693). Für typische Zugangs- und Identifikationsprojekte ist das eine solide Abdeckung. Eine Einschränkung gibt es dennoch: Das Paper Mono Lite wird ohne LoRa und NFC ausgeliefert 1. Wer die Funkoptionen nicht braucht, spart damit, muss die Entscheidung aber vor dem Kauf treffen.

Erste Schritte: Flashen, Umgebungen, Demo-Firmware

Der Einstieg ist für ein M5Stack-Board vergleichsweise unkompliziert. M5Stack unterstützt die Arduino-IDE, die grafische Programmierumgebung UiFlow 2 und das ESP-IDF-Framework 1. Dazu gibt es zwei öffentliche Repositories: M5PaperMono-UserDemo mit der ESP-IDF-basierten Werks-Firmware zur Hardware-Evaluierung und M5PaperMono-OTP-Demo mit dem Beispiel des Display-Herstellers 1, 4, 5. M5Stack empfiehlt das OTP-Beispiel ausdrücklich für bessere Panel-Lebensdauer und stabilere Refresh-Vorgänge 1.

Der Flash-Vorgang selbst folgt dem üblichen M5Stack-Schema. Um in den Download-Modus zu kommen, hältst du die Power-Taste etwa zwei Sekunden gedrückt, bis die rote LED blinkt, und lässt dann los 2. Danach ist das Board bereit zum Flashen über USB-C. Ein kurzer Druck auf die Power-Taste schaltet das Gerät ein oder setzt es zurück, zwei schnelle Drucke schalten es aus 2.

Für die Darstellung kommt M5GFX zum Einsatz, die Grafikbibliothek, die M5Stack für seine Geräte pflegt. Die vier Refresh-Modi epd_quality, epd_text, epd_fast und epd_fastest sind dort direkt ansprechbar 2. Die Wahl des Modus ist eine Abwägung: epd_quality liefert die sauberste Darstellung in 4,71 Sekunden, epd_fastest wechselt in 0,07 Sekunden, hinterlässt aber Geisterbilder, die in der Demo sichtbar sind 1, 2. Für eine statische Anzeige nimmst du den Qualitätsmodus, für schnelle Interaktionen den schnellen Modus und planst danach eine Vollaktualisierung ein.

E-Paper-Pflege: Ghosting, DC-Balance, Lebensdauer

Hier liegt der am häufigsten übersehene Teil des Datenblatts. M5Stack nennt ausdrücklich Vorsichtsmaßnahmen, die über die Lebensdauer des Panels entscheiden 2:

• Direkte Sonneneinstrahlung und längere UV-Belastung vermeiden. Hohe Temperaturen oder starke UV-Strahlung können das Panel beschädigen 2.
• Nach etwa zehn schnellen Teil-Updates eine Vollaktualisierung durchführen, um angesammelte Geisterbilder zu beseitigen 2.
• Ununterbrochene, schnelle Teil-Updates vermeiden. Ein dauerhaftes DC-Ungleichgewicht kann das Panel irreversibel schädigen 2.
• Wer eigene Wellenformen nutzt, muss auf die DC-Balance achten; das eingebaute OTP liefert fertige Wellenformen, die direkt aufrufbar sind 2.

In der Praxis bedeutet das: Ein Schild, das einmal pro Minute einen Wert aktualisiert, ist unproblematisch. Eine Anwendung, die im Sekundentakt den schnellsten Modus feuert, ist es nicht. Die Empfehlung, nach zehn schnellen Updates eine Vollaktualisierung einzulegen, ist eine konkrete, testbare Regel für den eigenen Code 2. Wer sich daran hält, vermeidet den häufigsten Fehler bei E-Paper-Projekten: das allmähliche Einbrennen von Geisterbildern, das sich später nicht mehr rückgängig machen lässt.

Kaufkriterien: Für wen lohnt sich das Board?

Das Paper Mono ist kein Allrounder. Es lohnt sich dann, wenn mindestens zwei der folgenden Punkte zutreffen:

• Das Display soll meist statische Inhalte zeigen und nur gelegentlich aktualisieren.
• LoRa oder NFC sind tatsächlich Teil des Projekts, nicht nur nice to have.
• Stromverbrauch und Lesbarkeit bei Tageslicht sind wichtiger als Farbdarstellung und schnelle Animationen.
• Du entwickelst ohnehin mit Arduino, UiFlow oder ESP-IDF und möchtest ein fertig integriertes Funk-Paket statt Einzelmodule.

Umgekehrt solltest du eher zu einem anderen Board greifen, wenn du Farbe, einen Lautsprecher oder viele Sensoren brauchst. Das PaperColor deckt Farbe und Audio besser ab 3, ein generisches ESP32-Board mit einzelnem E-Paper-Modul ist günstiger, wenn du LoRa und NFC nicht brauchst. Auch wer einen echten E-Reader mit fertiger Software sucht, ist hier falsch: Das Paper Mono liefert die Hardware, die Lese-App musst du selbst schreiben.

Preis, Verfügbarkeit und Alternativen

M5Stack verkauft das Paper Mono für 65 US-Dollar und die Lite-Variante ohne LoRa und NFC für 55 US-Dollar 1. Zwei Einschränkungen sind dabei relevant. Erstens weist das Unternehmen darauf hin, dass die Stückzahl begrenzt ist und die nächste Charge erst im kommenden Jahr verfügbar sein soll 1. Zweitens war das Board laut CNX Software zum Zeitpunkt der Ankündigung nicht mehr bei AliExpress gelistet 1. Wer kurzfristig kaufen will, sollte den offiziellen Shop prüfen und sich nicht auf Drittanbieter verlassen.

Als Alternativen im selben Feld kommen unter anderem das Inkplate 4 TEMPERA von Soldered und der LILYGO T-Deck Pro infrage – ein ESP32-S3-Board mit E-Paper-Touchdisplay und Tastatur, das ebenfalls LoRa mitbringt 6, 7. Beide sind eigene Ökosysteme mit eigenen Kompromissen. Das Inkplate punktet mit direkter ESPHome-, Arduino- und MicroPython-Unterstützung 6, der T-Deck Pro mit Tastatur und optionalem LTE 7. Das Paper Mono hebt sich vor allem durch die Kombination aus NFC, Frontlicht und dem schnellen monochromen Panel ab.

FAQ

Was kostet das M5Stack Paper Mono und wo kann ich es kaufen?

Das Paper Mono kostet 65 US-Dollar, das Paper Mono Lite ohne LoRa und NFC 55 US-Dollar, jeweils im Shop von M5Stack 1. Die Stückzahl ist laut Hersteller begrenzt, die nächste Charge kommt erst im kommenden Jahr, und bei AliExpress war das Board nicht mehr gelistet 1.

Worin unterscheiden sich Paper Mono und Paper Mono Lite?

Technisch allein in LoRa und NFC. Das Lite besitzt weder das SX1262-Modul noch den ST25R3916-NFC-Chip; ansonsten ist die Ausstattung identisch – lediglich die Gehäusefarbe weicht ab (Weiß statt Grau) 1, 2.

Kann ich das Paper Mono als E-Reader nutzen?

Als Hardware-Grundlage ja, als fertiges Gerät nein. Das 3,97-Zoll-Panel mit 480 mal 800 Pixeln kann Text gut darstellen, aber es gibt keine vorinstallierte Lese-App, keinen Buchhandel und kein DRM. Die Lesesoftware müsstest du selbst entwickeln 2.

Unterstützt das Board LoRaWAN?

Das verbaute SX1262-Modul ist ein LoRa-Transceiver, der für LoRaWAN auf Funkebene geeignet ist. Die M5Stack-Beispiele zeigen jedoch LoRa-Messaging zwischen Geräten 1. Ein vollständiger LoRaWAN-Stack ist nicht Teil der offiziellen Beispiele und muss separat geprüft werden.

Kann ich MicroPython verwenden?

In der offiziellen Doku sind Arduino-IDE, UiFlow 2 und ESP-IDF als unterstützte Wege genannt 1. Ein offizielles MicroPython-Image oder Tutorial für das Paper Mono führt M5Stack nicht auf. Der ESP32-S3 ist grundsätzlich MicroPython-fähig, die spezifische Display- und Touch-Anbindung müsstest du aber selbst nachziehen.

Ist das Display bei Sonnenlicht lesbar?

E-Paper ist reflektiv und daher bei hellem Licht grundsätzlich gut lesbar, anders als ein transmissives LCD. M5Stack warnt allerdings ausdrücklich davor, das Panel längere Zeit direkter Sonneneinstrahlung oder UV-Strahlung auszusetzen, da das die Anzeige beschädigen kann 2. Dauerhafter Außeneinsatz braucht also ein Gehäuse mit Schutz.

Wie oft darf ich den schnellsten Refresh-Modus nutzen?

Der Modus epd_fastest mit 0,07 Sekunden hinterlässt Geisterbilder 1, 2. M5Stack empfiehlt, nach etwa zehn schnellen Teil-Updates eine Vollaktualisierung einzulegen und ununterbrochene schnelle Teil-Updates zu vermeiden, um ein dauerhaftes DC-Ungleichgewicht und irreversible Schäden zu verhindern 2.

Wie lange hält der Akku?

Der Hersteller nennt für den Verbrauch des Paper Mono noch keinen festen Wert, in der Ankündigung steht „TBD“ 1. Ohne eigene Messung lässt sich daher keine seriöse Laufzeit angeben. E-Paper verbraucht außerhalb der Aktualisierung sehr wenig Strom, die konkrete Laufzeit hängt aber stark von Funknutzung, Frontlicht und Update-Häufigkeit ab.

Für wen lohnt sich das Board wirklich?

Für Projekte mit überwiegend statischer Anzeige, die LoRa oder NFC konkret einsetzen und mit dem ESP32-Ökosystem arbeiten. Wer Farbe, Audio oder einen fertigen E-Reader braucht, ist mit dem PaperColor beziehungsweise einem anderen Gerät besser bedient 3.

Fazit

Das M5Stack Paper Mono löst ein echtes Problem: monochrome E-Paper-Displays mit einem Prozessor und Funkoptionen in einem kompakten, integrierten Board. Die Refresh-Zeiten von bis zu 0,07 Sekunden sind für ein E-Paper beachtlich, aber sie erkauft man sich mit Geisterbildern, und die Pflegehinweise des Herstellers machen klar, dass das Panel kein Spielzeug für Daueranimationen ist 1, 2. Wer das versteht, bekommt eine solide Plattform für Schilder, Zutrittskontrolle oder mobile Anzeigen mit LoRa-Anbindung.

Die Schwächen sind ebenso deutlich: kein Erweiterungsport, keine Farbdarstellung, begrenzte Verfügbarkeit und eine noch offene Verbrauchsangabe 1, 2. Wer Farbe oder Audio priorisiert, fährt mit dem PaperColor besser; wer nur ein Display braucht, spart mit einem einfacheren Aufbau Geld 3.

Unterm Strich lohnt sich das Paper Mono dann, wenn LoRa oder NFC fester Bestandteil des Projekts sind und du bereit bist, die Display-Pflege ernst zu nehmen. Alle anderen sollten erst klären, ob sie die Funkmodule wirklich brauchen, bevor sie 65 Dollar für ein Board ausgeben, dessen schnellster Modus nur mit Einplanung einer regelmäßigen Vollaktualisierung alltagstauglich ist.

Passende Produktrecherchen

Die folgenden Suchpfade passen zum im Artikel beschriebenen Board und dienen dem Vergleich, nicht einer Kaufempfehlung:

• M5Stack PaperMono mit LoRa und NFC vergleichen
• ESP32-S3-Entwicklungsboards vergleichen
• E-Paper-Entwicklungssets mit Touchscreen vergleichen
• SX1262-LoRa-Module für 868 MHz vergleichen
• ST25R3916-NFC-Module vergleichen

Hinweis: Als Amazon-Partner verdient kalika.de an qualifizierten Verkäufen. Für dich ändert sich der Preis nicht.

Quellen

[1] Jean-Luc Aufranc, „M5Stack Paper Mono – An ESP32-S3 e-paper development board with 3.97-inch touchscreen, LoRa, and NFC“, CNX Software, 21. August 2026 – https://www.cnx-software.com/2026/08/21/m5stack-paper-mono-an-esp32-s3-e-paper-development-board-with-3-97-inch-touchscreen-lora-and-nfc/

[2] M5Stack, „PaperMono“ (Produktdokumentation), docs.m5stack.com – https://docs.m5stack.com/en/core/PaperMono

[3] M5Stack, „PaperColor“ (Produktdokumentation), docs.m5stack.com – https://docs.m5stack.com/en/core/PaperColor

[4] M5Stack, „M5PaperMono-UserDemo“ (GitHub-Repository) – https://github.com/m5stack/M5PaperMono-UserDemo

[5] M5Stack, „M5PaperMono-OTP-Demo“ (GitHub-Repository) – https://github.com/m5stack/M5PaperMono-OTP-Demo

[6] Jean-Luc Aufranc, „Inkplate 4 TEMPERA ePaper display supports ESPHome, Arduino, and MicroPython (Crowdfunding)“, CNX Software, 4. Oktober 2023 – https://www.cnx-software.com/2023/10/04/inkplate-4-tempera-epaper-display-supports-esphome-arduino-and-micropython/

[7] Jean-Luc Aufranc, „LILYGO T-Deck Pro – An ESP32-S3 LoRa messenger with e-paper touch display, keyboard, and 4G LTE or audio codec option“, CNX Software, 3. April 2025 – https://www.cnx-software.com/2025/04/03/lilygo-t-deck-pro-esp32-s3-lora-messenger-e-paper-touch-display-keyboard-and-4g-lte-or-audio-codec-option/
