Du baust deinen ersten ESP32-S3: ein Spotify-Controller mit kleinem Display für Cover und Titel, einem Rotary-Encoder für Lautstärke und Play/Pause, zwei Tastern für das Überspringen und einem LED-Ring um den Drehknopf. Vor dem ersten Lötvorgang steht eine Kaufentscheidung, die Einsteiger regelmäßig aufhält: Massivdraht oder Litze?
Die kurze Antwort vorweg: Für ein Projekt, das du auf einem Breadboard oder einer Lochrasterplatine aufbaust, ist 22-AWG-Massivdraht (Solid Core, eine einzelne Kupferader) die richtige Wahl. Litze (Stranded, viele dünne Einzeladern) brauchst du nur dort, wo sich eine Leitung im Betrieb oder beim Öffnen des Gehäuses wiederholt biegt. In deinem konkreten Fall heißt das: Massivdraht für alles, was fest auf der Platine sitzt, und ein kurzes Stück Litze für die Verbindungen, die zu Display und Encoder führen, wenn diese an der Gehäusefront montiert sind und sich beim Zusammenbau bewegen.
Kurzantwort#
Massivdraht oder Litze für den ESP32? Wann 22-AWG-Solid-Core ins Breadboard gehört und wann flexible Litze besser ist – mit klaren Entscheidungskriterien. Kurz gesagt: ki tools praxis ist vor allem dann relevant, wenn du schnell verstehen willst, was konkret dahinter steckt, welche Grenzen es gibt und welche Entscheidung daraus folgt. Die Details, Quellen und Einschränkungen stehen in den folgenden Abschnitten.
Der Unterschied zwischen Massivdraht und Litze#
Massivdraht besteht aus genau einer Kupferader. Er behält seine Form, wenn du ihn biegst, und bleibt in einer Bohrung oder Federklemme stecken, wo du ihn hinsetzt. Genau deshalb eignet er sich für Breadboards: Die Federkontakte eines Steckbretts fassen eine starre Ader zuverlässig, während sich feine Litze beim Einstecken aufspaltet oder zurückdrückt 1. Massivdraht ist außerdem billiger herzustellen als Litze und wird dort verwendet, wo es wenig Flexibilität braucht 1.

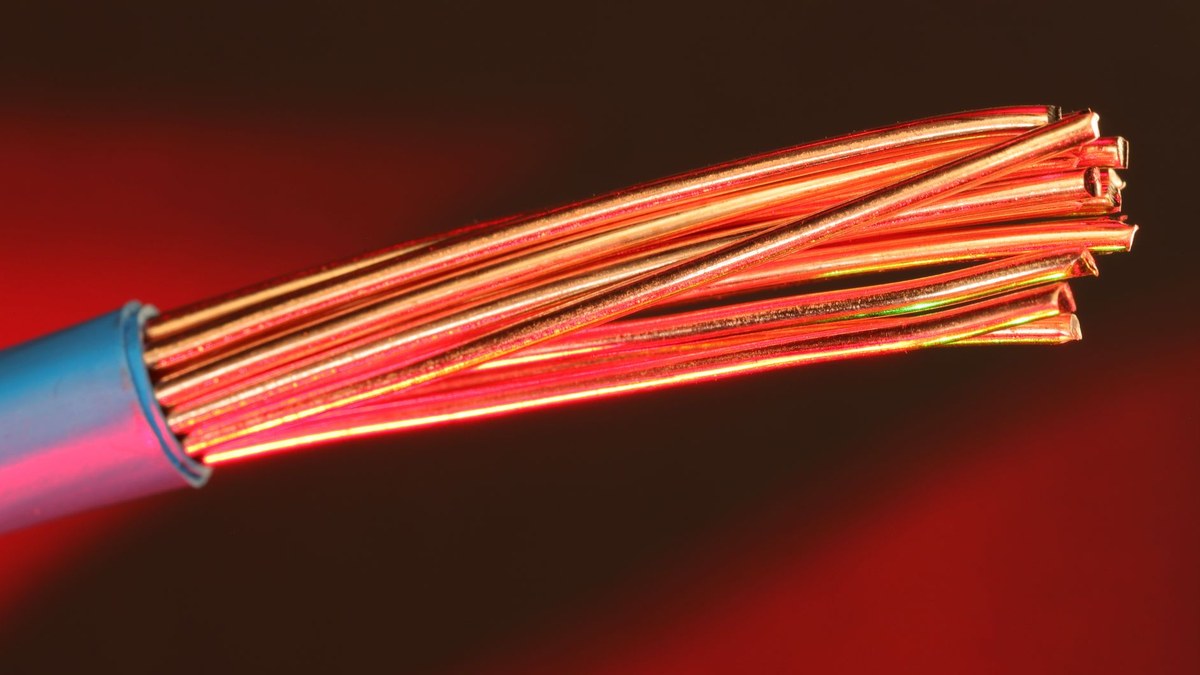

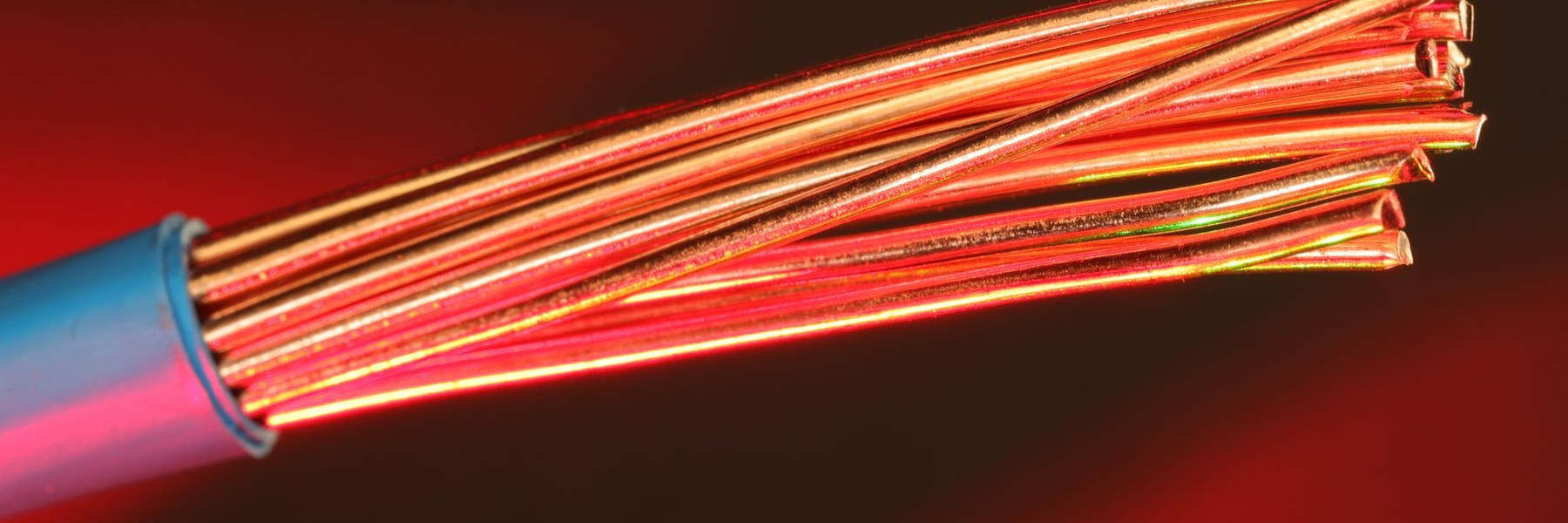

Litze besteht aus vielen dünnen, gebündelten Einzeladern. Sie ist bei gleichem Leiterquerschnitt deutlich flexibler als Massivdraht und wird dort eingesetzt, wo eine höhere Beständigkeit gegen Materialermüdung gefordert ist – etwa für Verbindungen zwischen Leiterplatten in Geräten, bei denen ein starrer Draht durch Bewegung zu viel mechanische Spannung erzeugen würde 1. Der Preis dafür: Litze hat bei gleichem Außendurchmesser einen etwas höheren Widerstand als Massivdraht, weil zwischen den Einzeladern zwangsläufig Lücken bleiben und der Querschnitt nicht vollständig aus Kupfer besteht 1. Für die Ströme eines ESP32-Signals ist dieser Unterschied vernachlässigbar.
Wer Litze kauft, begegnet zusätzlich der Schlagzahl-Angabe. Die Bezeichnung „7/30“ auf einer 22-AWG-Litze bedeutet, dass sieben Einzeladern aus 30-AWG-Draht zusammen den Querschnitt von 22 AWG ergeben 2. Für deinen Einkauf ist diese Angabe kein Entscheidungskriterium; sie erklärt nur, warum zwei als 22 AWG verkaufte Litzen unterschiedlich dick wirken können, obwohl ihr Kupferquerschnitt vergleichbar ist 2.
Warum die Stromstärke hier nicht entscheidet#
Viele Anfänger kaufen Draht nach dem Gefühl, er müsse den Strom „aushalten“. Bei 22-AWG-Kupfer ist das schlicht kein Thema. Ein 22-AWG-Massivdraht hat einen Durchmesser von 0,644 mm, einen Leiterquerschnitt von rund 0,326 mm² und einen Widerstand von etwa 53 Ω pro Kilometer 2. Die zulässige Strombelastbarkeit liegt laut AWG-Tabelle je nach Temperaturklasse bei 3 A (60 °C) bis 7 A (75 °C) 2.
Dem gegenüber stehen die tatsächlichen Ströme deines Projekts. Ein ESP32-S3 treibt seine GPIO-Pins standardmäßig mit einer Treiberstärke von rund 20 mA, auf den Pins GPIO19 und GPIO20 sind es rund 40 mA 3. Rotary-Encoder und Taster sind reine Eingänge mit internem Pull-up oder Pull-down; dort fließt praktisch kein nennenswerter Strom. Selbst der LED-Ring bleibt weit unter der Belastungsgrenze des Drahts: Ein einzelnes NeoPixel zieht bei vollem Weiß (Rot + Grün + Blau) bis zu 60 mA, im typischen Betrieb rechnet Adafruit mit einem Drittel, also rund 20 mA pro Pixel 4. Ein Ring mit 16 LEDs käme im ungünstigsten Fall auf rechnerisch 0,96 A – und läge damit immer noch unter den 3 A, die ein 22-AWG-Draht mit Kunststoffisolierung dauerhaft verträgt 2.
Derselbe niedrige Widerstand sorgt dafür, dass auch der Spannungsabfall über kurze Leitungen bedeutungslos bleibt. Ein Meter 22-AWG-Draht hat rund 0,053 Ω. Fließen 60 mA hindurch, so viel wie ein einzelnes NeoPixel bei vollem Weiß, fallen daran rechnerisch gut 3 mV ab 2, 4. Das liegt unterhalb dessen, was ein Logikeingang als Pegeländerung registriert. Erst bei langen Leitungen und deutlich höheren Strömen wird der Draht zum Faktor; bei deinem Aufbau im Gehäuse ist er es nicht.
Die Folgerung ist unbequem für alle, die nach der „richtigen“ Stromstärke suchen: Die Drahtstärke ist für diese Signale kein Auswahlkriterium. Was 22 AWG zum sinnvollen Standard macht, ist nicht die Belastbarkeit, sondern die mechanische Handhabung – er ist dünn genug, um in Breadboard-Kontakte und kleine Lötpads zu passen, und dick genug, um nicht ständig abzureißen.
Drei Kriterien für die Entscheidung#
Die Wahl zwischen Massiv und Litze lässt sich auf drei Fragen reduzieren. Die Antwort auf jede Frage weist dir die Drahtsorte zu.
Sitzt die Leitung in einem Breadboard? Dann nimm Massivdraht. Starre 22-AWG-Adern lassen sich sauber einstecken und halten zuverlässig in den Federkontakten. Litze franst beim Einstecken aus und sitzt nicht dauerhaft 1. Für das Breadboard sind zusätzlich flexible Dupont-Jumper praktisch, aber das sind fertige Kabel mit Stift- oder Buchsenstecker, keine rohe Litze.
Wird die Leitung gelötet und danach nicht mehr bewegt? Dann ist Massivdraht ebenfalls die angenehmere Wahl. Eine starre Ader bleibt in der Bohrung der Lochrasterplatine stehen, während du lötst, und verrutscht nicht, während die Lötstelle abkühlt. Litze muss vor dem Löten verdrillt und verzinnt werden, sonst spreizen sich die Einzeladern beim Erwärmen.
Bewegt oder biegt sich die Leitung wiederholt? Dann nimm Litze. Das ist der Fall bei Leitungen, die zu einem Display oder Encoder an der Gehäusefront führen und beim Öffnen des Gehäuses mitgehen, sowie bei jeder Verbindung, die im Betrieb Vibration oder wiederholtes Knicken sieht 1. Silikonisolierte Litze ist dafür angenehmer als PVC, weil sie weicher bleibt und beim Biegen weniger zurückfedert.
Keine dieser Fragen betrifft die Stromstärke. Wenn du unsicher bist, was du zuerst brauchst: Massivdraht deckt bei einem ersten Breadboard- und Lochraster-Projekt den größten Teil der Arbeit ab, Litze ist die Ergänzung für die beweglichen Verbindungen.
Übertragen auf deinen Spotify-Controller#
Dein Projekt hat vier elektrische Baugruppen, und sie verlangen nicht alle dasselbe.
Das Display (vermutlich ein kleines SPI- oder I²C-TFT bzw. OLED) steckt während der Entwicklung meistens über fertige Dupont-Jumper am ESP32. Lötet du es später fest, führt das Flachbandkabel oder eine kleine Leiste mit Litze vom Board zum Display, weil die Anzeige typischerweise an der Gehäusefront sitzt und sich beim Zusammenbau bewegen lässt. Hier ist flexible Litze die richtige Wahl.
Der Rotary-Encoder und die beiden Taster sind reine Logikeingänge. Wenn du sie auf eine kleine eigene Platine oder ein Breakout-Board lötet, reicht kurzer Massivdraht für die festen Verbindungen zum ESP32. Sitzen Encoder und Taster jedoch an der Frontplatte und führen Kabel durchs Gehäuse, nimm Litze, damit das Öffnen des Gehäuses die Lötstellen nicht dauerhaft auf Biegung belastet.
Der LED-Ring ist die einzige Baugruppe, bei der du kurz über den Strom nachdenkst – aber nicht wegen des Drahts, sondern wegen der Versorgung. NeoPixel sind 5-V-Bausteine; gespeist werden sie typischerweise aus der 5-V-/VIN-Leitung des Boards oder einem eigenen 5-V-Netzteil, nicht aus dem 3,3-V-Pin 4. 22-AWG reicht dafür sowohl als Massivdraht wie als Litze; entscheidend ist, dass 5 V und Masse als eigenes Adernpaar geführt werden und die Masse des Rings mit der Masse des ESP32 verbunden ist 4.
Beim ESP32-S3 kommt ein weiterer Punkt hinzu: Er arbeitet mit 3,3-V-Logik, NeoPixel aber erwarten ein 5-V-Datensignal. Adafruit dokumentiert, dass das 3,3-V-Signal eines Mikrocontrollers für einen 5-V-NeoPixel zu leise sein kann; der Hersteller empfiehlt eine Signalspannung von mindestens 70 % der Versorgungsspannung, also rund 3,5 V bei 5-V-Betrieb 4. In der Praxis läuft ein einzelner Ring mit kurzer Datenleitung oft trotzdem; flackert er oder zeigt er falsche Farben, ist ein Pegelwandler auf der Datenleitung der übliche erste Versuch. Das hat nichts mit der Drahtsorte zu tun, tritt aber bei genau dieser Kombination aus ESP32 und NeoPixel-Ring regelmäßig auf.
Praktisch heißt das für deinen Einkauf: ein Set Massivdraht in mehreren Farben als Arbeitsvorrat, dazu ein kleiner Vorrat an silikonisolierter Litze für die beweglichen Leitungen. Mit beidem deckst du dieses Projekt ab, ohne für jede einzelne Leitung neu abzuwägen.
Was du konkret kaufst#
Beim Querschnitt musst du nicht lange grübeln: 22 AWG ist der Standard für Bastel- und Prototypenverdrahtung und passt zu Breadboard, Lochrasterplatine und den 2,54-mm-Stiftleisten deines ESP32-Boards. Wer sehr fein löten will, etwa direkt an die Pads eines kleinen Displays, nimmt zusätzlich 24 oder 26 AWG. Dicker als 22 AWG lohnt für deine Baugruppen nicht.
Wichtiger als der Querschnitt ist die Farbvielfalt. Ein Set mit mindestens fünf oder sechs Farben zahlt sich sofort aus, weil du 5 V (rot), Masse (schwarz) und die Signalleitungen auseinanderhalten willst, bevor du ein Dutzend gleichfarbiger Drähte vor dir liegen hast. Kauf lieber ein Set mit mehreren Farben als eine große Rolle in einer einzigen Farbe.
Für die Litze gilt: Silikonisolierung statt PVC, wenn du bewegliche Leitungen ins Gehäuse führen willst. Silikonlitze bleibt bei Zimmertemperatur weich, die Isolation schmilzt beim Löten nicht so schnell zurück, und die Kabel liegen ruhiger im Gehäuse. PVC-Litze ist billiger und reicht für Leitungen, die nach dem Einbau nicht mehr bewegt werden.
Crimpst du eigene Steckverbinder statt zu löten, gilt die Drahtstärke des Steckers, nicht deine Vorliebe: Die Kontakte von Dupont- und JST-Steckern sind für einen bestimmten Adernbereich ausgelegt, den du dem Datenblatt des Steckers entnimmst. Für die üblichen 2,54-mm-Stiftleisten ist 22 bis 24 AWG ein guter Startpunkt; dünneres Kabel hält im Crimp schlechter, dickeres passt nicht in die Kontakthülse.
Eine letzte Formfrage: Spule oder vorkonfektionierte Jumper? Für das Breadboard gibt es zwei sinnvolle Formen. Vorgefertigte Solid-Core-Brücken in festen Längen sind beim ersten Aufbau schneller und halten das Steckbrett übersichtlich. Für alles, was du löst, brauchst du dagegen Draht von der Spule, weil du ihn auf Länge schneiden und abisolieren musst. Beides ergänzt sich: Die Spule macht die fertigen Jumper nicht überflüssig, wenn du viel auf dem Steckbrett umsteckst, und die fertigen Jumper ersetzen beim Löten keinen Draht von der Rolle.
Eine Mengenangabe lässt sich nicht allgemein verbindlich machen, aber als Orientierung: Für ein einzelnes Projekt dieser Größe reichen wenige Meter pro Farbe. Die gängigen Sets mit fünf bis acht Metern je Farbe sind darauf ausgelegt, dass du mehr als ein Projekt daraus baust – das ist kein Nachteil, solange du die Drähte farblich getrennt lagerst.
Verarbeiten: abisolieren, löten, prüfen#
Die häufigsten Fehler beim ersten Projekt entstehen nicht durch die Drahtwahl, sondern beim Abisolieren und Löten. Vier Punkte, die du vor dem ersten Einsatz beachten solltest.
Abisoliere nur so viel, wie die Lötstelle braucht – bei Breadboard und Lochraster etwa 3 bis 5 mm. Zu viel blanker Draht erhöht das Risiko von Kurzschlüssen zwischen benachbarten Pads; zu wenig sorgt dafür, dass die Isolation mit ins Loch gedrückt wird und die Lötstelle kalt bleibt. Eine Abisolierzange mit fester 0,6-mm-Stufe erleichtert das bei 22 AWG, ohne die Kupferader anzuschneiden.
Verzinne Litze vor dem Löten: Einzeladern zusammendrehen, kurz anlöten, sodass ein kompakter verzinnte Draht entsteht. Das verhindert, dass sich die Einzeladern beim Erwärmen aufspreizen und benachbarte Kontakte berühren. Massivdraht braucht diesen Schritt nicht.
Löte zügig und mit passender Temperatur. Für dünne Leitungen und Lochraster reichen üblicherweise 320 bis 360 °C an der Lötspitze; zu heiß lässt die Isolation zurücklaufen, zu kalt erzeugt kalte Lötstellen. Die genaue Einstellung hängt von deinem Lötkolben und dem Lot ab, der Bereich ist als Startwert brauchbar, keine feste Vorschrift.
Prüfe jede Verbindung nach dem Löten mit einem Multimeter im Durchgangsmodus. Das klingt mühsam, ist aber der schnellste Weg, einen Wackelkontakt oder eine kalte Lötstelle zu finden, bevor du das Board mit Spannung versorgst. Bei einem ersten Projekt zahlt sich diese Kontrolle mehr aus als jede Drahtsorte.
Wenn es nicht funktioniert#
Zwei Symptome treten bei dieser Art von Projekt wiederholt auf, und beide haben mit der Drahtart zu tun.
Litze im Breadboard fällt heraus oder macht sporadisch Kontakt. Ursache ist fast immer, dass die Einzeladern in der Federklemme keinen sauberen Kontakt bilden 1. Lösung ist keine bessere Litze, sondern der Wechsel auf Massivdraht oder einen fertigen Dupont-Jumper mit Stiftstecker.
Eine Lötstelle bricht genau dort, wo der Draht in die Platine eintritt, nachdem das Gehäuse mehrfach geöffnet wurde. Das ist das Ermüdungsbild, für das Litze gebaut wurde 1. Löte an dieser Stelle nicht erneut mit Massivdraht, sondern ersetze die Leitung durch flexible Litze und entlaste sie zusätzlich mit etwas Schrumpfschlauch oder einer kleinen Zugentlastung am Gehäuse.
Beide Fehler sind kein Hinweis auf einen falschen Draht „an sich“, sondern darauf, dass an dieser Stelle die falsche Sorte verwendet wurde. Die Korrektur ist jeweils ein Wechsel der Sorte, nicht ein Wechsel des Querschnitts.
Ein dritter Fall ist ein Symptom ohne Drahtursache: Das Multimeter zeigt Durchgang, die Schaltung läuft aber trotzdem nicht. Hier liegt der Fehler meist am Pin-Mapping, an einer vertauschten 5-V-/Masse-Zuordnung oder am zu leisen 3,3-V-Datensignal für den LED-Ring 4. Prüfe zuerst die Belegung gegen dein Board-Pinout, bevor du Drähte tauschst – ein durchgehender Draht, der am falschen Pin hängt, ist elektrisch in Ordnung und trotzdem falsch.
Entscheidung in einer Zeile#
Wer sich eine einzige Regel merken will: Alles, was fest gelötet oder ins Breadboard gesteckt wird, bekommt Massivdraht; alles, was sich im Gehäuse bewegt, bekommt Litze. Der Querschnitt ist bei einem 5-V-/3,3-V-Projekt mit ESP32 fast immer zweitrangig 2, 3.
Grenze dieser Empfehlung#
Die Aussagen zur Drahtsorte stützen sich auf die mechanischen Eigenschaften von Massiv- und Litzendraht sowie auf die belegten Stromwerte von ESP32-GPIO und NeoPixel-LEDs. Die Zuweisung „welche Baugruppe bekommt welchen Draht“ ist dagegen eine redaktionelle Einschätzung für den beschriebenen Aufbau und keine Messvorschrift. In der Praxis bauen Bastler dieselbe Schaltung erfolgreich ausschließlich mit Massivdraht oder ausschließlich mit Litze auf – die hier getroffene Aufteilung ist die Variante mit den wenigsten bekannten Fehlerquellen, nicht die einzig mögliche.
Was dieser Text nicht leistet: eine belastbare Aussage über die genaue Belastbarkeit deines konkreten Drahts bei Dauerlast am oberen Rand der Kennlinie oder über die Anforderungen netzspannungsführender Leitungen. Beides liegt außerhalb eines 5-V-/3,3-V-Bastelprojekts und sollte nicht aus dieser Empfehlung abgeleitet werden.
