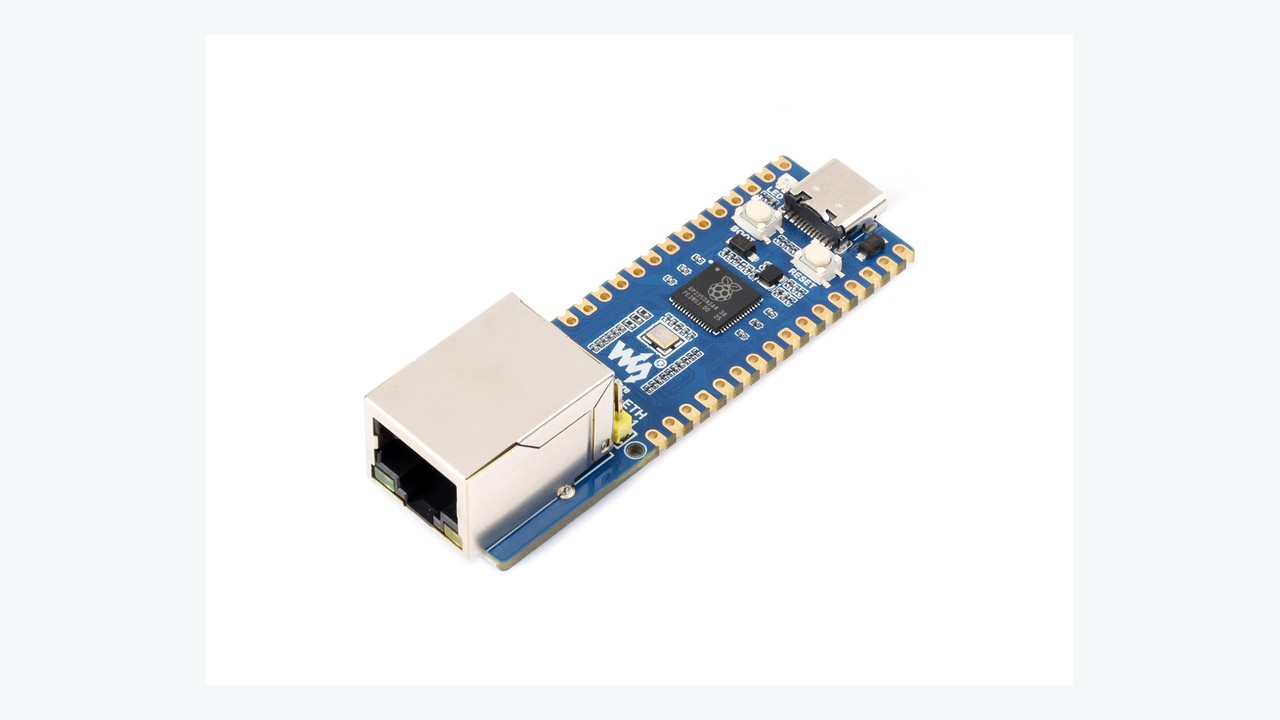

Waveshare RP2350-POE-ETH: RP2350-Mikrocontroller-Board mit PoE und W6300-Ethernet

Ein Mikrocontroller-Board mit Ethernet ist nichts Neues. Ein RP2350-Board mit PoE über einen optionalen Aufsteckadapter und einem W6300-Chip von WIZnet, das unter 20 Euro bleibt — das ist interessanter. Waveshare bringt mit dem RP2350-POE-ETH ein kompaktes Entwicklungsboard auf den Markt, das die zweite Mikrocontroller-Generation von Raspberry Pi mit einem hardwarebeschleunigten TCP/IP-Stack und Power-over-Ethernet kombiniert. Wer verteilte Sensorknoten, MQTT-Geräte oder kleine Netzwerk-Aktoren betreiben will, bekommt hier eine kabelgebundene Alternative zum sonst allgegenwärtigen WLAN.

Das Board erscheint in vier Varianten — mit und ohne PoE-Modul, mit und ohne vorgelötete Stiftleisten — und liegt preislich zwischen rund 14 und 19 US-Dollar direkt bei Waveshare. In Deutschland kommen über Amazon oder AliExpress natürlich Versand und Einfuhrumsatzsteuer dazu, aber das Grundpreisniveau ist für ein RP2350-Board mit Ethernet und PoE-Option bemerkenswert niedrig.

In diesem Artikel schauen wir uns an, was das RP2350-POE-ETH technisch mitbringt, wie der W6300-Ethernet-Controller arbeitet, welche Rolle das optionale PoE-Modul spielt und in welchen Szenarien sich das Board lohnt — oder wo man besser zu Alternativen greift.

Kurzantwort

Das Waveshare RP2350-POE-ETH kombiniert den Raspberry Pi RP2350A-Mikrocontroller mit einem WIZnet W6300 Fast-Ethernet-Controller und optionalem PoE-Modul. Technische Details, Anwendungen und Vergleich mit Alternativen. Kurz gesagt: waveshare rp2350-poe-eth – a raspberry pi rp2350 mcu board with poe ist vor allem dann relevant, wenn du schnell verstehen willst, was konkret dahinter steckt, welche Grenzen es gibt und welche Entscheidung daraus folgt. Die Details, Quellen und Einschränkungen stehen in den folgenden Abschnitten.

Der RP2350A: Zwei Architekturen, ein Chip

Das Herzstück des Boards ist der RP2350A — die kleinere Gehäusevariante des 2024 von Raspberry Pi vorgestellten Mikrocontrollers. Der Chip ist in mehrfacher Hinsicht ein Sprung gegenüber dem RP2040, der seit 2021 in zahllosen Pico-Boards steckt.

Statt zwei ARM Cortex-M0+-Kernen bei 133 bis 200 MHz liefert der RP2350 zwei ARM Cortex-M33F-Kerne mit DSP- und Gleitkomma-Einheit bei 150 MHz. Dazu kommt — und das ist die Besonderheit — ein zweites Kern-Paar auf RISC-V-Basis: zwei Hazard3-Kerne, ebenfalls mit 150 MHz getaktet. Der Entwickler wählt pro Bootvorgang, ob er zwei ARM-Kerne, zwei RISC-V-Kerne oder einen Mix aus beiden Architekturen nutzt. Ein Wechsel ist zur Laufzeit über das ARCHSEL-Register möglich, ohne das gesamte Board neu zu starten.

Der SRAM ist von 264 KB auf 520 KB angewachsen, verteilt auf zehn unabhängig zugreifbare Bänke. Dazu kommen 8 KB One-Time-Programmable-Speicher für Schlüssel und Konfiguration, ein Hardware-Zufallszahlengenerator, ein SHA-256-Beschleuniger und Secure-Boot-Fähigkeiten — Features, die dem RP2040 komplett fehlten und den RP2350 für sicherheitskritische IoT-Anwendungen qualifizieren.

Auf dem Waveshare-Board kommen 16 MB externer NOR-Flash zum Einsatz, also das Vierfache des Standard-Pico-2. Für OTA-Updates, Datenlogging oder größere Firmware-Images ist das ein spürbarer Unterschied, auch wenn der RP2350 per QSPI-Controller auch PSRAM anbinden könnte — was das RP2350-POE-ETH aber nicht tut.

Ein Wort zur GPIO-Situation: Der RP2350A im QFN-60-Gehäuse stellt 30 GPIO-Pins bereit, von denen vier wahlweise als analoge Eingänge dienen können. Das Waveshare-Board führt davon 20 auf zwei 16-polige Stiftleisten heraus — mit durchkontaktierten und castellated Löchern, sodass das Board wahlweise auf eine Trägerplatine gelötet oder mit Stiftleisten bestückt werden kann. Peripherie-seitig stehen 2× UART, 2× SPI, 2× I2C, 16 PWM-Kanäle, 4 ADC-Kanäle mit 12 Bit und 500 kSps sowie drei PIO-Blöcke mit insgesamt 12 State Machines zur Verfügung.

Die PIO-Blöcke sind dabei das Schweizer Taschenmesser des RP2350: programmierbare I/O-Zustandsmaschinen, die Protokolle wie WS2812-LED-Steuerung, DVI-Videoausgabe oder kundenspezifische serielle Protokolle bitgenau in Hardware abbilden, ohne die CPU zu belasten. Das Waveshare-Board nutzt einen dieser PIO-Kanäle für die onboard verbaute WS2812-RGB-LED.

W6300: Ethernet ohne Software-Stack

Der zweite Chip auf dem Board ist der WIZnet W6300, ein sogenannter iEthernet-Controller. iEthernet steht für „internet-hardwired Ethernet": Der gesamte TCP/IP-Protokollstack — Ethernet, ARP, IP, TCP, UDP, ICMP — läuft in Hardware auf dem W6300, nicht als Software-Bibliothek auf dem Mikrocontroller.

Das hat zwei praktische Konsequenzen. Erstens: Der RP2350 spricht über SPI mit dem W6300 und muss sich um keine Paketverarbeitung kümmern. Der MCU-Code öffnet einen Socket, sendet Daten und der Chip erledigt den Rest. Zweitens: Flash- und RAM-Verbrauch des TCP/IP-Stacks entfallen. Gerade bei Mikrocontrollern mit begrenztem Speicher — auch wenn 520 KB SRAM im RP2350 vergleichsweise üppig sind — ist das ein spürbarer Vorteil, vor allem bei parallelen Verbindungen.

Der W6300 beherrscht 10/100-Mbit-Ethernet und unterstützt bis zu acht gleichzeitige Sockets, konfigurierbar als TCP-Server, TCP-Client, UDP-Server oder UDP-Client. Das reicht für die allermeisten Embedded-Anwendungen: ein MQTT-Client, der Temperaturwerte an einen Broker sendet, ein simpler HTTP-Server für Statusseiten, ein Modbus-TCP-Gateway für die Industrieanbindung.

Waveshare liefert auf GitHub ein Beispielprojekt mit, das MQTT über Ethernet demonstriert — ein MQTT-Client liest per I2C Batteriedaten eines angeschlossenen Sensors aus und publiziert sie an einen Broker. Das Beispiel existiert in allen drei unterstützten Sprachen: MicroPython, C/C++ und Arduino. Ein praktischer Startpunkt, um das Board schnell in eine bestehende IoT-Infrastruktur einzubinden.

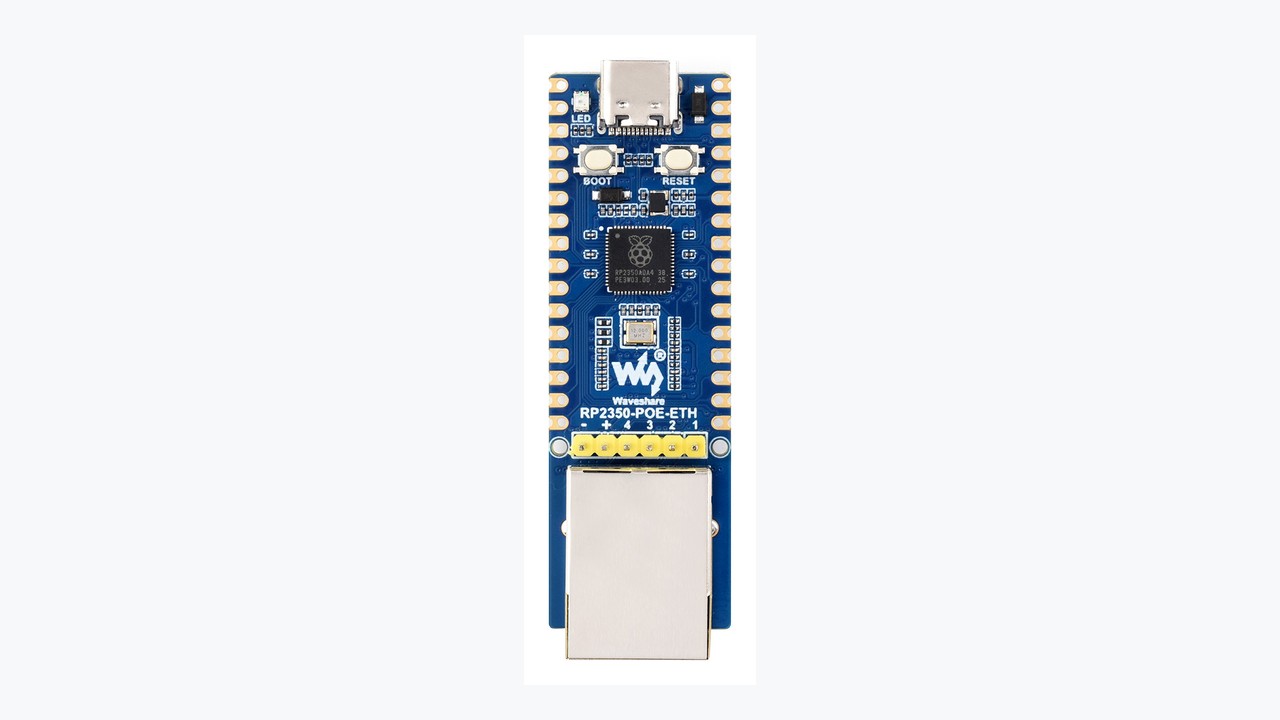

Frontansicht des Waveshare RP2350-POE-ETH mit USB-C, RP2350A und RJ45-Ethernet

Produktansicht: Waveshare RP2350-POE-ETH (Quelle: Waveshare)

PoE: Strom und Daten über ein Kabel

Power-over-Ethernet nach IEEE 802.3af liefert bis zu 15,4 Watt bei 48 Volt über das Netzwerkkabel. Für ein Mikrocontroller-Board, das selten mehr als ein paar hundert Milliwatt zieht, ist das mehr als ausreichend. Der Reiz liegt woanders: Ein einziges Kabel reicht für Daten und Stromversorgung. Wer Sensorknoten in schwer zugänglichen Ecken betreibt — Keller, Dachboden, Außenwand — spart sich eine separate Stromleitung oder das Batteriemanagement.

Das RP2350-POE-ETH setzt PoE nicht fest verbaut um, sondern über ein optionales Aufsteckmodul, das über einen 6-poligen Steckverbinder mit dem Board verbunden wird. Die „-Kit"-Varianten des Boards werden mit diesem Modul ausgeliefert, bei den Basisvarianten lässt es sich nachrüsten.

Die Stromversorgung läuft im PoE-Betrieb über das Modul, alternativ über den USB-C-Anschluss — ein klassisches 5V-Netzteil reicht. Ein Low-Dropout-Regler auf dem Board wandelt die Eingangsspannung auf 3,3 Volt mit maximal 800 mA um. Für das Board selbst und moderate Peripherie an den GPIO-Pins genügt das; wer leistungshungrige Zusatzhardware betreiben will, muss extern versorgen.

Interessant ist der zeitliche Kontext: WIZnet selbst brachte das WizPOE-P1-Modul für seine RP2350-EVB-Boards (W5100S-EVB-Pico2, W5500-EVB-Pico2, W6300-EVB-Pico2) heraus — allerdings mit einem 4-poligen Anschluss und mutmaßlich höheren Kosten. Das Waveshare-Board unterbietet diese Kombination preislich deutlich und bringt PoE in ein Preissegment, in dem vor allem ESP32-basierte Boards mit PoE unterwegs sind.

Board-Design und Anschlüsse im Detail

Mit 65,88 × 21 Millimetern ist das RP2350-POE-ETH ein schmales, langgezogenes Board — knapp 2 Millimeter länger als ein Raspberry Pi Pico 2, aber ähnlich schmal. Die Schmalseite nimmt der USB-C-Anschluss ein, die gegenüberliegende der RJ45-Port mit integrierten Übertragern. Zwischen USB und RJ45 sitzt der W6300-Chip, dahinter der RP2350A, flankiert vom 16-MB-Flash-Baustein und dem LDO-Regler.

Auf der Unterseite finden sich drei SWD-Pads für Debugging, außerdem Boot- und Reset-Taster an den Längsseiten. Die GPIO-Pins sind in zwei Reihen à 16 Pins am unteren und oberen Rand herausgeführt, kompatibel mit vielen Pico-HATs, aber nicht zwingend pin-kompatibel zum Original-Pico-Layout — wer bestehende HAT-Hardware anschließen will, sollte vorher die Pinbelegung im Wiki abgleichen.

Die WS2812-RGB-LED ist programmierbar und eignet sich als Statusanzeige — Netzwerkaktivität, PoE-Status, Fehlersignalisierung. Kein spektakuläres Feature, aber in der Embedded-Welt ein willkommenes, weil es ohne zusätzliche externe LEDs und Vorwiderstände auskommt.

Die Verarbeitung entspricht dem üblichen Waveshare-Standard: saubere Lötstellen, beschriftete Anschlüsse, durchdachtes Layout. Das castellated Design mit halbrunden Lötpads am Platinenrand erlaubt es, das Board als SMD-Modul direkt auf eine eigene Trägerplatine zu löten — typisch für Kleinserien und Prototypen.

Programmierung: Drei Sprachen, eine Toolchain

Waveshare unterstützt drei Entwicklungsumgebungen: C/C++ über das offizielle Raspberry Pi Pico SDK, MicroPython und die Arduino-IDE. Das deckt die große Mehrheit der Embedded-Entwickler ab.

Der Einstieg über MicroPython ist der einfachste: Board per USB-C anschließen, Firmware im UF2-Format per Drag-and-Drop auf das als Massenspeicher auftauchende Laufwerk kopieren, Thonny oder eine REPL starten, loslegen. Der W6300 wird in MicroPython über die mitgelieferte Bibliothek angesprochen. Ein einfacher TCP-Client, der einen HTTP-Request an einen Server sendet, ist mit rund zwanzig Zeilen MicroPython-Code erledigt.

Für leistungshungrigere Anwendungen oder wenn die vollen 150 MHz und die DSP-Fähigkeiten des Cortex-M33F gefragt sind, führt der Weg über das C/C++-SDK. Das Pico SDK in Version 2.x unterstützt beide Architekturen und stellt CMake-basierte Build-Prozesse bereit. Der W6300-Treiber aus dem Waveshare-GitHub-Repository integriert sich als normale Bibliothek. Die Arduino-Portierung schließlich öffnet das Board für die riesige Arduino-Community mit ihren unzähligen Bibliotheken für Sensoren, Aktoren und Protokolle.

Ein praktisches Detail: Der BOOT-Taster muss beim Reset gedrückt werden, um in den Bootloader-Modus zu gelangen. Das ist das gleiche Verhalten wie beim Pico 2, aber anders als bei vielen ESP32-Boards, die den Bootloader automatisch über die serielle Schnittstelle aktivieren. Für Entwickler, die häufige Firmware-Wechsel durchführen, ist das ein kleiner, aber merklicher Komfortunterschied.

Anwendungsszenarien: Wo das Board glänzt

Das RP2350-POE-ETH ist kein Allround-Board. Es ist spezifisch für Anwendungen gebaut, bei denen kabelgebundenes Ethernet und optionale PoE-Versorgung entscheidende Vorteile bieten. Drei Szenarien drängen sich auf.

Erstens: verteilte Sensornetzwerke mit MQTT. Ein Dutzend Temperatur-, Feuchte- und Luftqualitätssensoren, über ein Gebäude verteilt, per Ethernet angebunden, per PoE versorgt. Der MQTT-Client läuft auf dem W6300 ohne CPU-Last, der Broker — etwa Mosquitto auf einem Raspberry Pi oder Server — sammelt die Daten. Das ist wartungsärmer als WLAN-basierte Sensoren, weil kein Akkuwechsel anfällt und keine Funkabdeckungsprobleme auftreten. Arduino-Bibliotheken für gängige I2C-Sensoren wie BME280, SHT4x oder SGP30 lassen sich direkt nutzen.

Zweitens: Industrie-Gateways und Protokollkonverter. Ein RP2350-POE-ETH, das per SPI einen CAN-Controller anbindet und CAN-Bus-Daten per MQTT ins LAN spiegelt. Oder ein Modbus-TCP-zu-Modbus-RTU-Gateway: Der W6300 spricht TCP, die UARTs des RP2350A wickeln Modbus RTU ab. Der PIO-Block könnte sogar bitgenaue Timing-Anforderungen für proprietäre Busprotokolle übernehmen. In beiden Fällen ist PoE der Türöffner, um das Gateway direkt am Einsatzort — etwa im Schaltschrank mit Ethernet-Dose, aber ohne Steckdose — zu betreiben.

Drittens: Home-Automation-Erweiterungen. Home Assistant oder openHAB sprechen MQTT nativ. Ein RP2350-POE-ETH kann als Aktor-Knoten Relais schalten, PWM-LED-Strips dimmen oder Status-LEDs ansteuern, alles angesteuert über MQTT-Nachrichten aus der Hausautomation. Mit ESPHome ist das RP2350-POE-ETH zwar noch nicht offiziell kompatibel — ESPHome zielt primär auf ESP32 und ESP8266 — aber der MQTT-Weg funktioniert genauso zuverlässig.

Das Board eignet sich auch als Lernplattform für Embedded-Ethernet-Entwicklung. Der W6300 abstrahiert die komplexen Protokoll-Details — TCP-Verbindungsmanagement, DHCP, ARP — und gibt trotzdem genug Kontrolle für Experimente mit Socket-Timeouts oder DNS-Auflösung auf dem Controller.

Vergleich mit Alternativen

Das RP2350-POE-ETH bewegt sich in einem zunehmend belebten Marktsegment: Mikrocontroller-Boards mit Ethernet und PoE-Option. Die wichtigsten Alternativen im Blick.

Die WIZnet-EVB-Pico2-Boards (W5100S, W5500, W6300) nutzen denselben WIZnet-Ethernet-Ansatz, aber mit dem Standard-Pico-2-Formfaktor und 4 MB Flash. Sie bieten kein PoE ab Werk — das WizPOE-P1-Modul kam erst nachträglich. Preislich liegen sie tendenziell etwas höher. Dafür sind sie durch die Pico-Kompatibilität nahtlos in bestehende Pico-Projekte integrierbar. Wer bereits Pico-Hardware und -Gehäuse im Einsatz hat, wird mit einem WIZnet-Board weniger Umbauaufwand haben.

ESP32-basierte PoE-Boards — etwa das M5Stack Unit PoE-P4, das MakerFabs MAUWB oder das Waveshare ESP32-P4-ETH — bringen WLAN und Bluetooth gleich mit. Das ist für viele IoT-Anwendungen der entscheidende Vorteil: Daten erst per WLAN sammeln, bei Bedarf per Ethernet weiterleiten. Der ESP32-P4 bietet zudem mehr Rechenleistung und kann komplexere Protokolle wie Matter oder Thread abwickeln. Allerdings ist der TCP/IP-Stack beim ESP32 eine Software-Lösung (lwIP), die RAM und CPU-Zyklen beansprucht.

Das RP2350-POE-ETH positioniert sich dazwischen: mehr Rechenleistung und Sicherheitsfeatures als ein klassischer ESP32, hardwarebeschleunigtes Ethernet statt Software-TCP/IP, aber bewusst ohne Funk — was in manchen Umgebungen ein Feature, in anderen ein Manko ist.

Einschränkungen und Fallstricke

Das RP2350-POE-ETH ist ein pragmatisches Board, aber kein perfektes. Einige Punkte sollte man vor dem Kauf kennen.

Der fehlende Wireless-Chip ist die offensichtlichste Einschränkung. Ein RP2350-Board mit Wi-Fi und Bluetooth gibt es — das Raspberry Pi Pico 2 W — aber nicht in Kombination mit Ethernet und PoE. Wer beides braucht, muss zu ESP32-Lösungen greifen oder ein externes WLAN-Modul per SPI oder UART anbinden. Letzteres frisst aber GPIOs und erhöht den Schaltungsaufwand.

Die GPIO-Errata des RP2350 sind relevant: Frühe Chargen des RP2350 (Stepping A2) haben ein Problem mit den Pull-Down-Widerständen an GPIO-Bank 0, das zu erhöhtem Leckstrom führt. Raspberry Pi hat den Fehler im A3/A4-Stepping (Juli 2025) behoben. Waveshare macht in der Produktbeschreibung keine Angabe zur verwendeten Chip-Revision. Wer GPIOs mit hochohmigen Quellen betreibt — etwa einen Spannungsteiler mit 100-kOhm-Widerständen an einem Analogeingang — sollte prüfen, ob der verbaute RP2350A aus einer aktuellen Charge stammt.

Der LDO-Regler mit maximal 800 mA auf der 3,3-Volt-Schiene begrenzt die externe Peripherie. Ein paar I2C-Sensoren und eine WS2812-LED-Kette mit zehn Pixeln sind kein Problem; ein größeres Relais-Board oder ein stromhungriger Sensor können den Regler an seine Grenze bringen. Für leistungsfähigere Peripherie ist eine externe 3,3-Volt-Versorgung notwendig.

Die Pico-HAT-Kompatibilität ist nicht vollständig gegeben — die Pinbelegung weicht an einigen Stellen vom Standard-Pico-Layout ab. Wer bestehende HATs einsetzen will, sollte vorher das Pinout-Diagramm auf der Waveshare-Wiki-Seite konsultieren. Das betrifft vor allem Boards, die mehrere SPI-Geräte über verschiedene Chip-Selects ansprechen.

Schließlich ist die MicroPython-Unterstützung für den W6300 zwar grundlegend vorhanden, aber nicht so ausgereift wie die lwIP-Integration beim ESP32. Fortgeschrittene Features wie mDNS oder TLS laufen nur in Software auf dem RP2350 — möglich, aber mit Entwicklungsaufwand verbunden.

Entscheidungshilfe: Wann ist das sinnvoll?

Eher sinnvoll, wenn du waveshare rp2350-poe-eth – a raspberry pi rp2350 mcu board with poe nicht nur als Nachricht lesen willst, sondern eine praktische Einordnung brauchst: Was ändert sich, wen betrifft es und welche nächsten Schritte sind realistisch?

Eher abwarten, wenn die Quellenlage noch dünn ist, wichtige technische Details fehlen oder der Nutzen nur aus Hersteller- oder Projektversprechen besteht. Dann ist Beobachten besser als vorschnelles Umstellen.

Worauf du achten solltest: konkrete Verfügbarkeit, nachvollziehbare Kosten, offene Einschränkungen, Sicherheits- oder Datenschutzfolgen und belastbare Quellen statt bloßer Ankündigungen.

Fazit

Das Waveshare RP2350-POE-ETH ist ein fokussiertes Board für eine klar definierte Aufgabe: kostengünstige, kabelgebundene Netzwerkanbindung für Mikrocontroller-Projekte mit der Option auf PoE-Stromversorgung. Es tut das, was es soll, ohne überflüssige Komplexität.

Die Kombination aus RP2350A mit 16 MB Flash und dem W6300-Hardware-Ethernet-Controller liefert ein ausgewogenes Paket: genug Rechenleistung und Speicher für anspruchsvolle Firmware, hardwarebeschleunigtes TCP/IP ohne RAM-Verbrauch, und mit der dualen ARM/RISC-V-Architektur eine Flexibilität, die kein ESP32-Board bietet.

Für IoT-Entwickler, die verteilte Sensorknoten per Kabel statt per Funk betreiben wollen, ist das Board preislich und technisch eine der besten Optionen im RP2350-Ökosystem. Wer WLAN oder Bluetooth braucht, wird woanders suchen müssen — aber genau das ist auch die Stärke: klare Abgrenzung statt eierlegender Wollmilchsau.

Mit einem Einstiegspreis von rund 14 Dollar — oder etwa 19 Dollar mit PoE-Modul — ist das RP2350-POE-ETH zudem spürbar günstiger als vergleichbare WIZnet-Boards mit nachgerüstetem PoE. Für Bastler, Maker und Embedded-Entwickler, die Ethernet im RP2350-Universum einsetzen wollen, ist es Stand Juli 2026 die attraktivste Wahl.

FAQ

Kann ich das Board auch ohne PoE-Modul betreiben? Ja. Ohne PoE-Modul versorgen Sie das Board über den USB-C-Anschluss mit 5 Volt. Der RJ45-Port funktioniert für Daten auch ohne PoE-Modul einwandfrei.

Unterstützt das Board 802.3af oder 802.3at? Das optionale PoE-Modul arbeitet nach 802.3af (Class 0, max. 15,4 Watt an der Quelle). Für ein Mikrocontroller-Board mit moderater Peripherie ist das mehr als ausreichend.

Kann ich MicroPython und Arduino-Code mischen? Nicht direkt auf demselben Board. MicroPython und Arduino sind separate Firmware-Images. Sie können zwischen beiden wechseln, indem Sie die entsprechende Firmware per UF2-Bootloader aufspielen.

Läuft der RP2350-POE-ETH mit ESPHome? Stand Juli 2026 gibt es keine offizielle ESPHome-Unterstützung für RP2350-Boards. ESPHome ist primär für ESP32 und ESP8266 ausgelegt. Sie können das Board aber per MQTT in Home Assistant einbinden.

Wie viele Sockets unterstützt der W6300 gleichzeitig? Bis zu acht Sockets, konfigurierbar als TCP-Client, TCP-Server, UDP-Client oder UDP-Server.

Gibt es ein Gehäuse für das Board? Waveshare bietet für dieses Board kein dediziertes Gehäuse an. Aufgrund der schmalen, länglichen Bauform passen generische DIN-Schienen-Gehäuse oder 3D-gedruckte Eigenkonstruktionen.

Ist der RP2350-Chip SPI-flash-kompatibel zum RP2040? Die GPIO-Pins für den QSPI-Flash sind hardwaremäßig identisch, aber die Boot-ROMs unterscheiden sich. Bestehende RP2040-Firmware muss für den RP2350 neu kompiliert werden, läuft dann aber in der Regel ohne Änderungen.

Passende Produktrecherchen

Wenn Sie sich für das Waveshare RP2350-POE-ETH interessieren, könnten auch folgende Suchanfragen bei Amazon.de für Sie relevant sein:

Hinweis: Bei den Links handelt es sich um Produktrecherchen. Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preise und Verfügbarkeit werden nicht in Echtzeit angezeigt und können abweichen.

Quellen

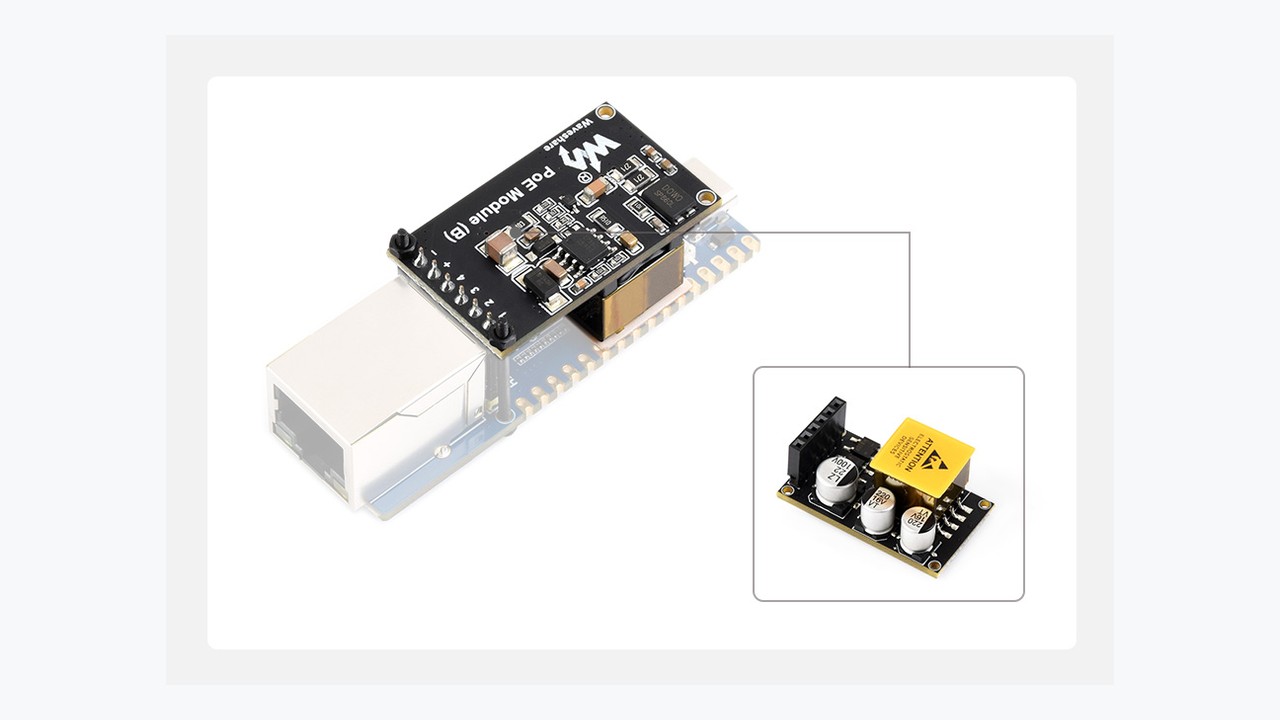

Waveshare RP2350-POE-ETH mit aufgestecktem PoE-Modul
